Прокладка воздуховодов и трубопроводов на плоской кровле

Для специалистов по монтажу вентиляции и систем кондиционирования кровля — удобное пространство для прокладки инженерных коммуникаций. Однако традиционные методы крепления с помощью сварных металлоконструкций и сверления кровельного пирога несут риски повреждения гидроизоляции, коррозии и значительных трудозатрат. Профессиональная альтернатива — опорная система для плоской кровли TECHNORAPTOR®.

Почему TECHNORAPTOR®?

Безопасность кровли

• Широкое основание опор (300×300 мм и 360×360 мм) распределяет нагрузку.
• Антивибрационные коврики защищают гидроизоляцию от повреждений.
• Отсутствие сверления — 100% защита от протечек.

Эффективность монтажа

• Модульная система собирается без сварки.
• Типовые решения для большинства стандартных задач.
• Регулируемые опоры компенсируют уклон кровли.

Долговечность

• Оцинкованные элементы с покрытием по методу Сендзимира.
• Горячее цинкование (HD) для повышенной коррозионной стойкости.
• Срок службы — от 20 до 50 лет в зависимости от исполнения.

Готовые решения для различных типов коммуникаций

СИСТЕМА КМ предлагает готовые типовые конструкции, проверенные на практике и разработанные специально для прокладки воздуховодов и трубопроводов. Это готовые узлы под стандартные диаметры и габариты — выбирайте и монтируйте без доработок.

1. Для круглых воздуховодов

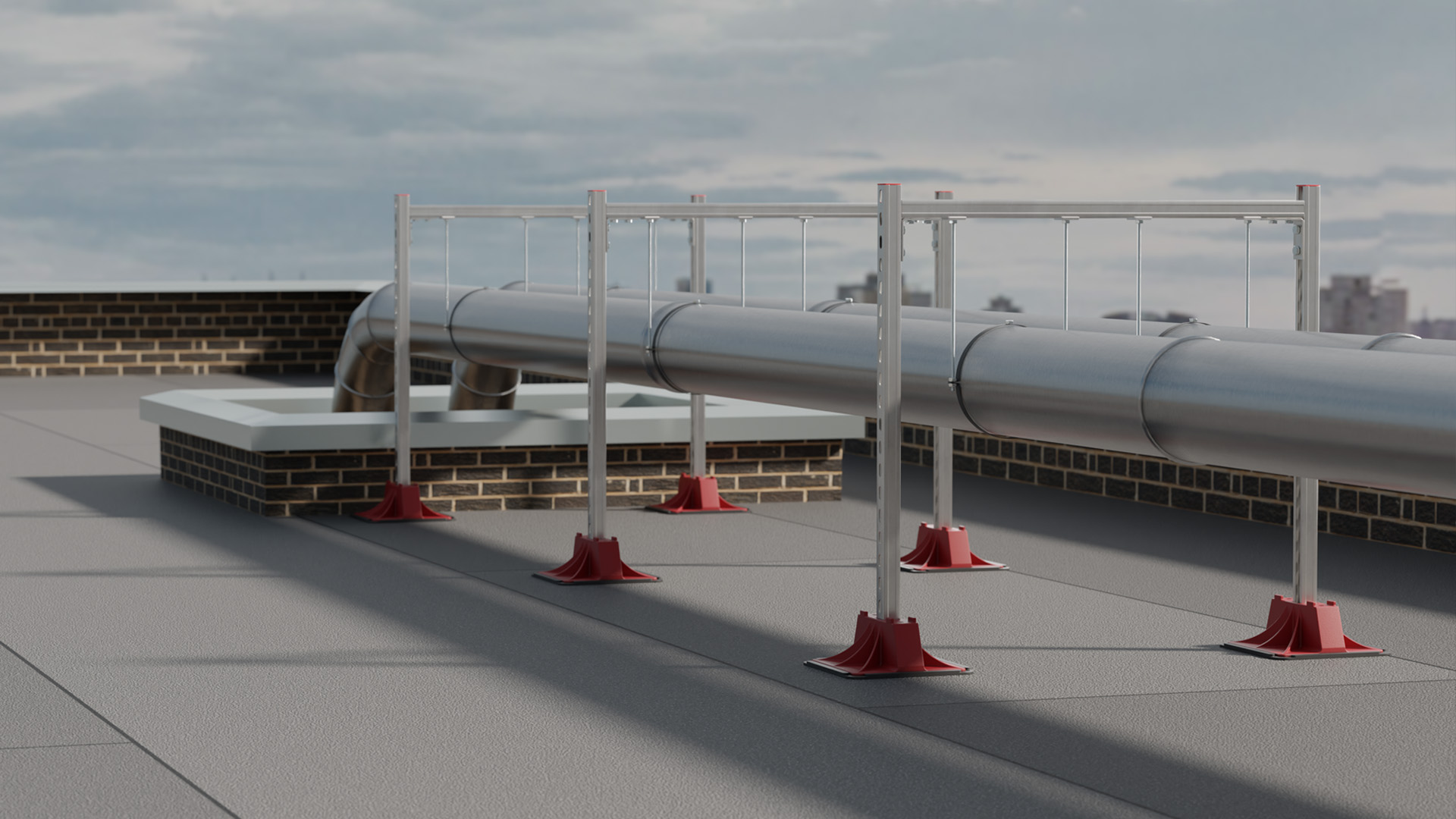

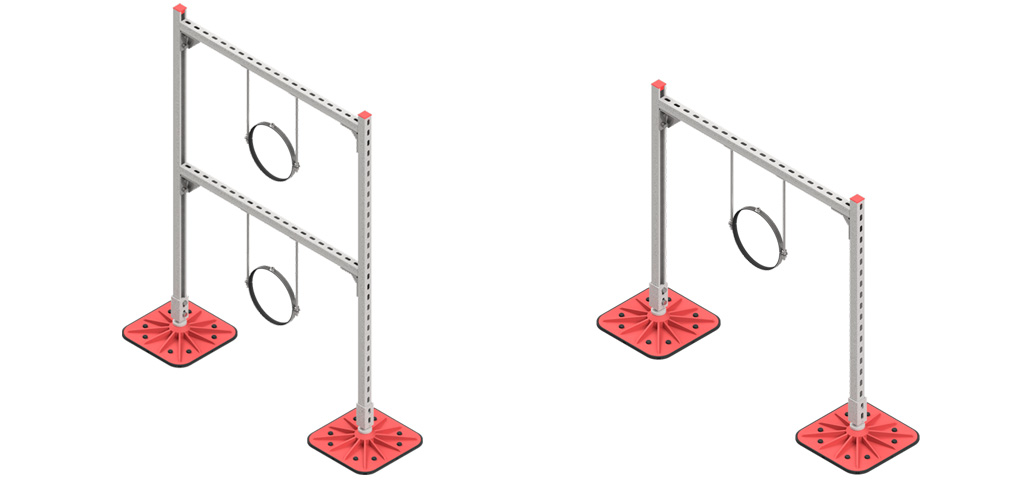

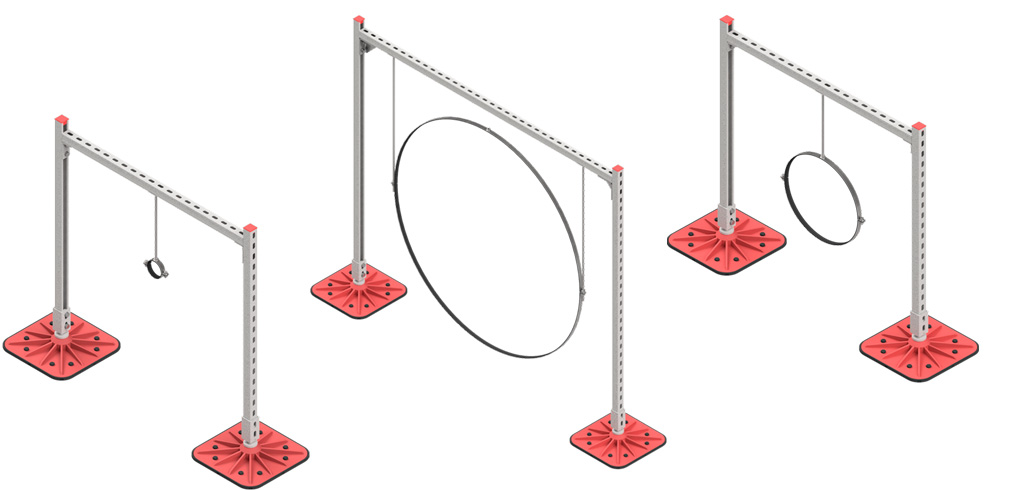

Специализированные опоры с хомутами для надежной фиксации воздуховодов различного диаметра:

Артикул	Назначение	Диаметр воздуховода	Нагрузка на опору
KM-TR-F-SSfHCAD-D80	Горизонтальные круглые воздуховоды	D80	160 кг
KM-TR-F-SSfHCAD-D400	Горизонтальные круглые воздуховоды	D400	160 кг
KM-TR-F-SSfHCAD-D630	Горизонтальные круглые воздуховоды	D630	160 кг
KM-TR-F-SSfHCAD-D710	Горизонтальные круглые воздуховоды	D710	120 кг
KM-TR-F-SSfHCAD-D1250	Горизонтальные круглые воздуховоды	D1250	120 кг

2. Для прямоугольных воздуховодов и кабельных лотков

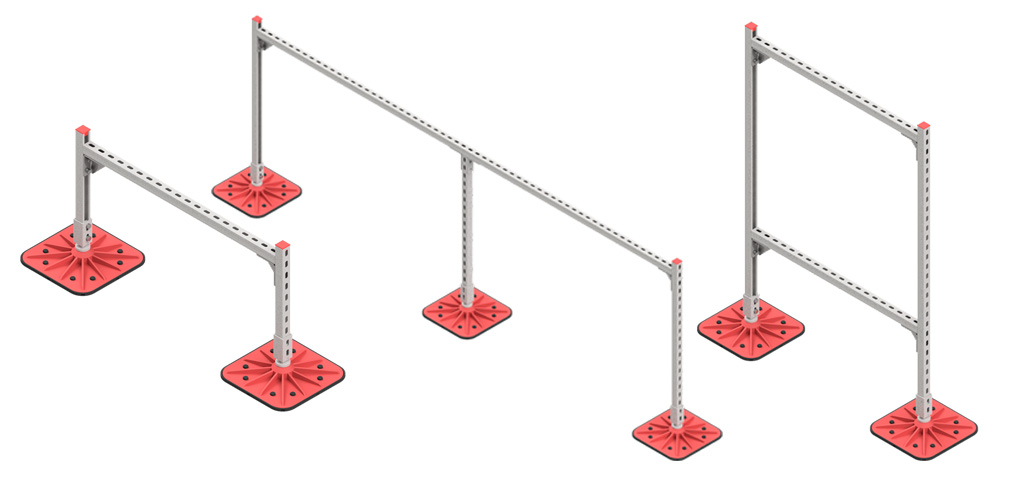

Для монтажа прямоугольных воздуховодов и металлических лотков кабеленесущих систем предусмотрены регулируемые опорные конструкции:

Артикул	Назначение	Габариты, мм	Нагрузка
KM-TR-F-SSHRAD-1000-500	Прямоугольные воздуховоды	1000×500	200 кг
KM-TR-F-SSHRAD-1000-1000	Прямоугольные воздуховоды	1000×1000	200 кг
KM-TR-F-SSHRAD-1000-1500	Прямоугольные воздуховоды	1000×1500	360 кг
KM-TR-F-SSHRAD-2000-1500	Прямоугольные воздуховоды	2000×1500	160 кг
KM-TR-F-SSHRAD-3000-1000	Прямоугольные воздуховоды	3000×1000	300 кг

3. Для трубопроводов

Решения для одиночных и сдвоенных трубопроводов различного диаметра:

Артикул	Назначение	Диаметр труб	Нагрузка
KM-TR-F-SSfHP-DN150	Горизонтальные трубопроводы	DN150	160 кг
KM-TR-F-SSfHP-DN250	Горизонтальные трубопроводы	DN250	160 кг
KM-TR-F-SSfTHP-DN150	Двойные трубопроводы	DN150	300 кг
KM-TR-F-SSfTHP-DN250	Двойные трубопроводы	DN250	300 кг
KM-TR-F-SSfTHP-DN150-2	Двойные трубопроводы, 2 яруса	DN150	550 кг

Практические рекомендации по монтажу

1. Подбирайте опоры исходя из веса коммуникаций и несущей способности кровли.
2. Для оборудования с динамическими нагрузками используйте антивибрационные прокладки.
3. При уклоне кровли более 2° применяйте регулируемые опоры.
4. Учитывайте ветровые и снеговые нагрузки согласно СП 20.13330.2016.

Для профессионального монтажа вентиляции и кондиционирования TECHNORAPTOR® — это технологичное решение, которое упрощает работу и гарантирует долговечность коммуникаций. Использование готовых типовых решений позволяет сократить время монтажа при одновременном повышении качества и надежности выполненных работ.

Для нестандартных проектов технические специалисты СИСТЕМА КМ готовы выполнить расчеты и разработать индивидуальные решения под конкретные задачи объекта.
