Что такое безопасная рабочая нагрузка (БРН)
В соответствии с ГОСТ 52868-2021, безопасная рабочая нагрузка (БРН) определяется как предельно допустимая масса перемещаемого или статически размещаемого груза на грузонесущей конструкции, при которой сохраняются целостность, геометрическая стабильность и эксплуатационные характеристики изделия.
Простыми словами: БРН — это та максимальная нагрузка, на которую рассчитан кабельный лоток в повседневной работе. Если её превысить, конструкция начнёт деформироваться, терять жёсткость и в конечном счёте может разрушиться.
Значение БРН всегда подтверждается испытаниями.
БРН и нагрузка разрушения: в чём разница
Это два разных параметра, которые часто путают.
Нагрузка разрушения - сила, при которой лоток ломается, трескается или получает необратимую деформацию.
Значение БРН всегда ниже нагрузки разрушения на величину коэффициента запаса. Это гарантированный предел надёжности системы, страховка от перегрузок, ошибок монтажа и нестандартных ситуаций.
Коэффициент запаса заложен, чтобы компенсировать:
- неравномерность укладки кабелей,
- возможные перегрузки при монтаже,
- старение материалов,
- неучтённые факторы эксплуатации.
Что входит в БРН
БРН — это не только вес кабелей. Это сумма:
- веса всех проложенных кабелей,
- веса самого лотка,
- веса крышек кабельного лотка,
- веса соединителей, крепежа и подвесных систем.
Только учёт всех этих составляющих даёт корректное значение безопасной нагрузки.
Как мы проверяем БРН в лаборатории
Надёжность кабельного лотка нельзя определить «на глаз» или по каталогу. Единственный способ получить достоверное значение БРН — испытания в аккредитованной лаборатории.
Наша лаборатория в Шуе аккредитована по ГОСТ ISO/IEC 17025-2019 — международному стандарту компетентности испытательных лабораторий. Что это даёт нашим клиентам:
✅ Каждое испытание проводится по утверждённой методике.
✅ Результаты имеют юридическую силу.
✅ Протоколы принимаются Госэкспертизой и заказчиками.

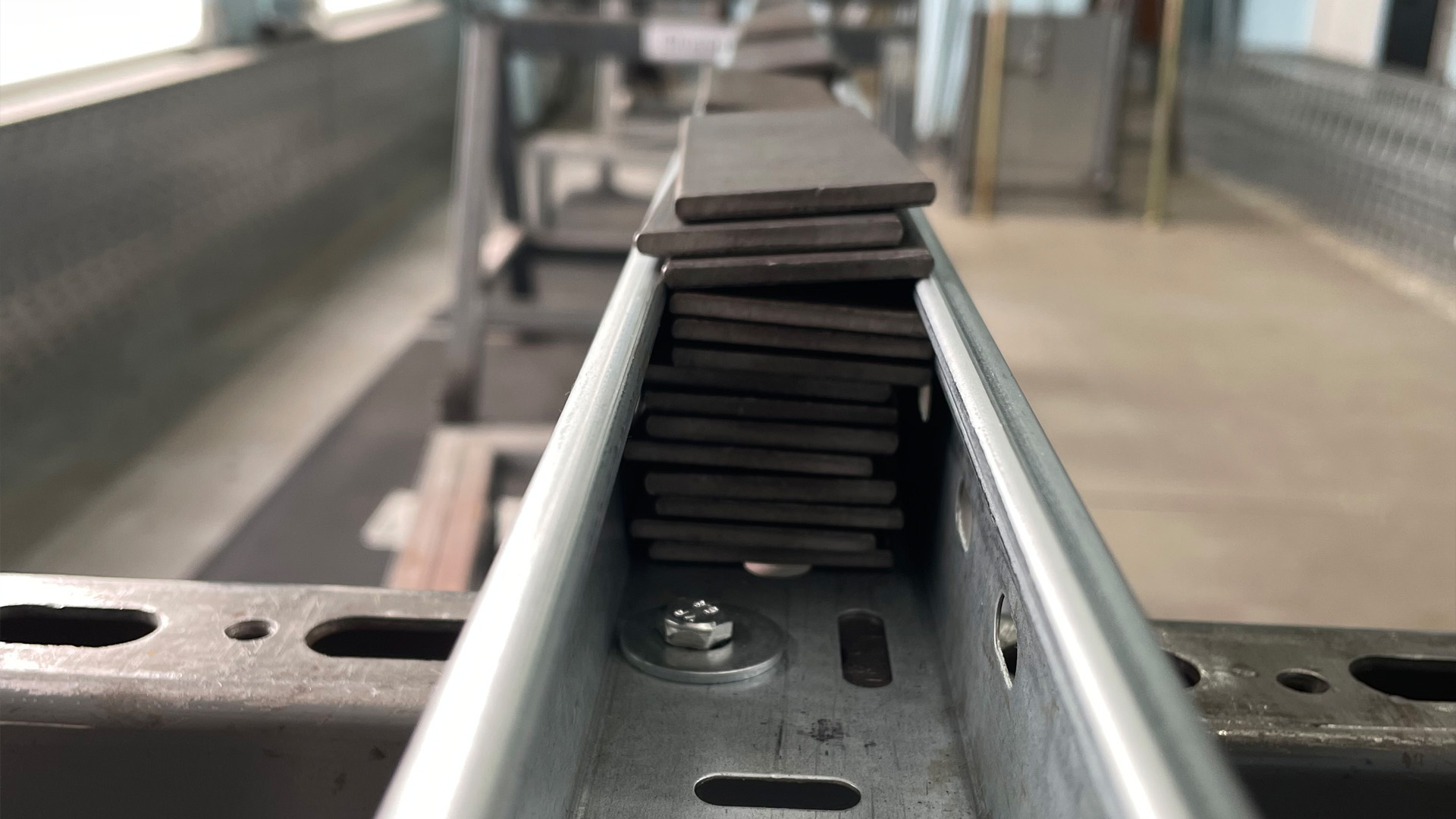

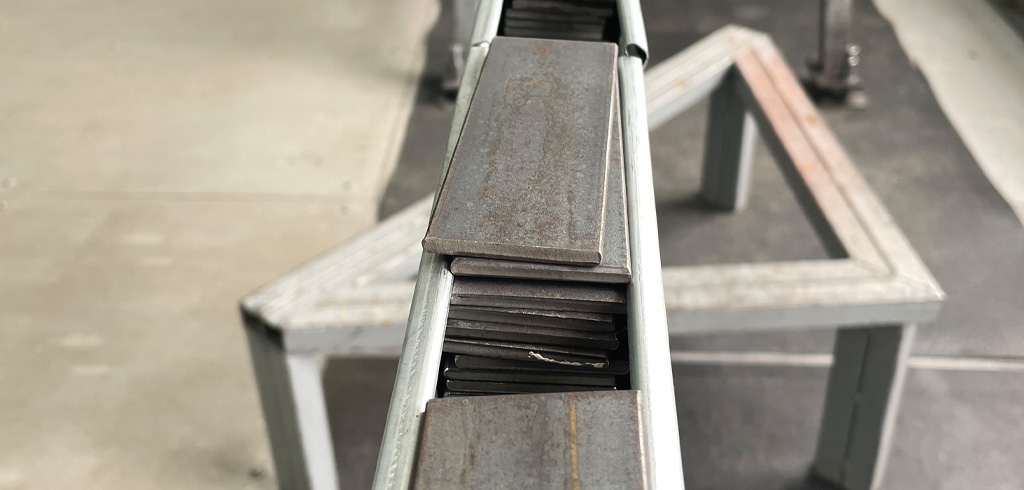

Как проходят испытания на изгиб (методика ГОСТ 52868-2021, пункт 7.2):

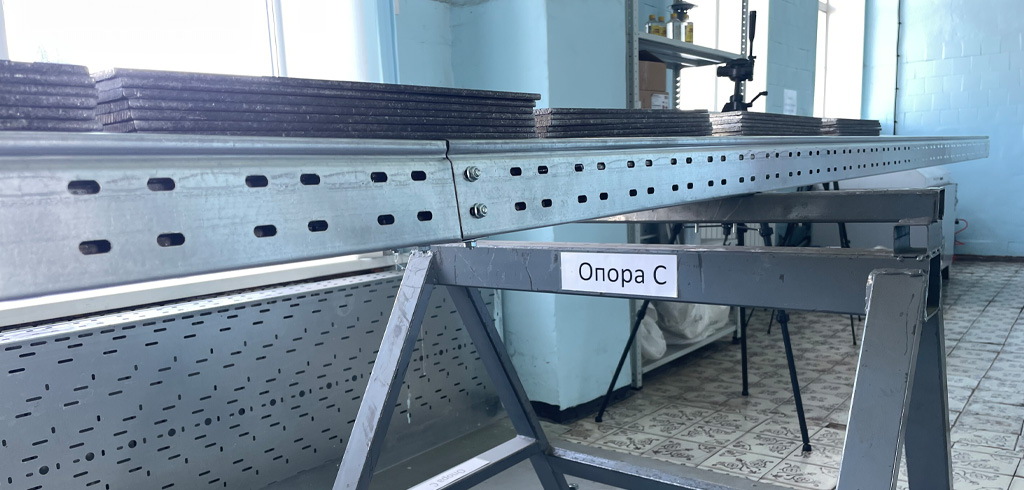

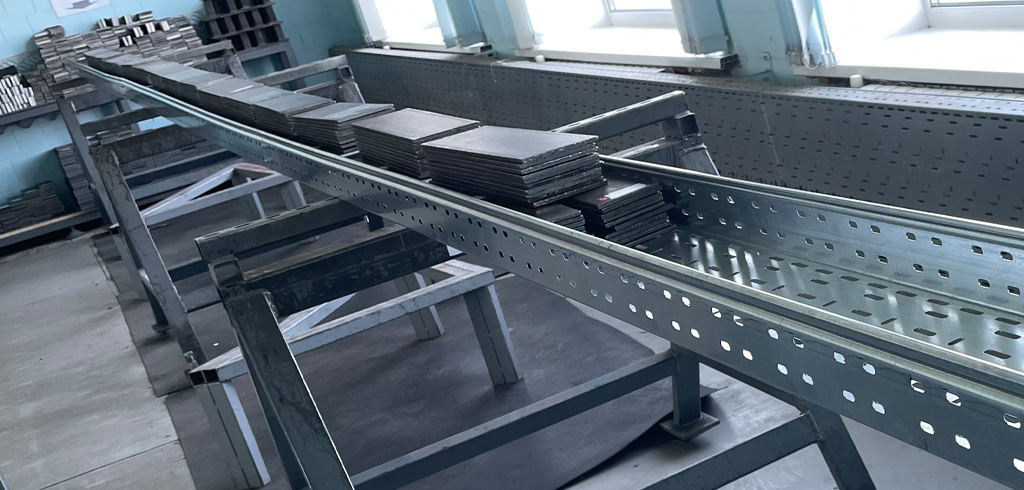

- Образец лотка длиной 1–2 метра устанавливается на две опоры.
- Расстояние между опорами соответствует паспортным данным изделия.
- Нагрузка прикладывается посередине пролёта равномерно распределяющимся усилием.
- Датчики фиксируют прогиб лотка в реальном времени.
- Испытание продолжается до достижения нормативной нагрузки.
Нормируемые значения прогиба (по ГОСТ 52868-2021):
- Продольный прогиб — не более 1/100 расстояния между опорами.
- Поперечный прогиб — не более 1/20 ширины лотка.

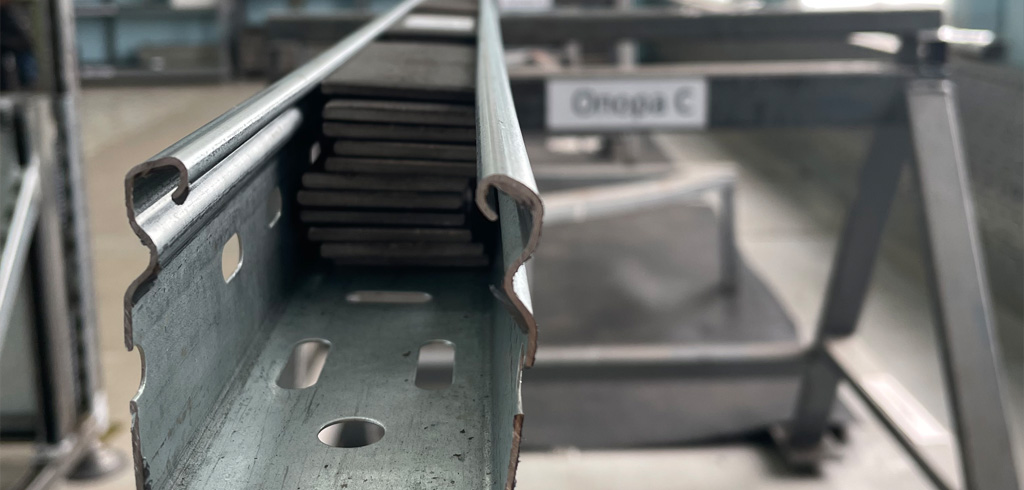

Испытание признаётся успешным, если: образец выдержал приложенную нагрузку, прогиб не превысил допустимых значений, отсутствуют трещины, сколы и необратимые деформации.
Помимо изгиба, мы тестируем:
✅ Температурную стойкость (от -60C до +150C)
✅ Электропроводность (безопасность персонала)
✅ Нестандартные конструкции под индивидуальные проекты
Как получить официальный протокол испытаний для вашего проекта
Если вы проектируете или монтируете кабельную трассу — вам нужен не просто каталог с цифрами, а документально подтверждённая безопасная рабочая нагрузка.
Мы предоставляем каждому клиенту:
- Официальный протокол испытаний с печатью аккредитованной лаборатории
- Значение БРН, подтверждённое для конкретного типа лотка и условий монтажа
Индивидуальный расчёт под ваш проект
Если ваша задача нестандартна (необычная ширина лотка, особые условия эксплуатации, специфическая кабельная нагрузка) — мы готовы помочь. Проведем отдельные испытания под вашу конфигурацию и выдадим протокол.
Напишите нам: info@km1.ru
Или оставьте заявку на сайте
СИСТЕМА КМ — надёжность, подтверждённая испытаниями
