Несущая способность кабельного лотка: критерии выбора

Несущая способность кабельного лотка — это его возможность выдерживать нагрузку без потери геометрии, жёсткости и целостности. Простыми словами: какой вес выдержит лоток, чтобы не прогнуться, не треснуть и не разрушиться.

Этот параметр напрямую связан с безопасной рабочей нагрузкой (БРН), но определяется не одной цифрой, а суммой конструктивных и эксплуатационных факторов.

Расчёты и выбор лотков должны опираться на ГОСТ Р 52868-2021, который устанавливает методики испытаний и требования к прочности кабеленесущих систем. При выборе лотка под конкретный проект важно учитывать все факторы — только так организуется система, которая будет работать надёжно и без аварий.

Это первый фильтр при выборе.

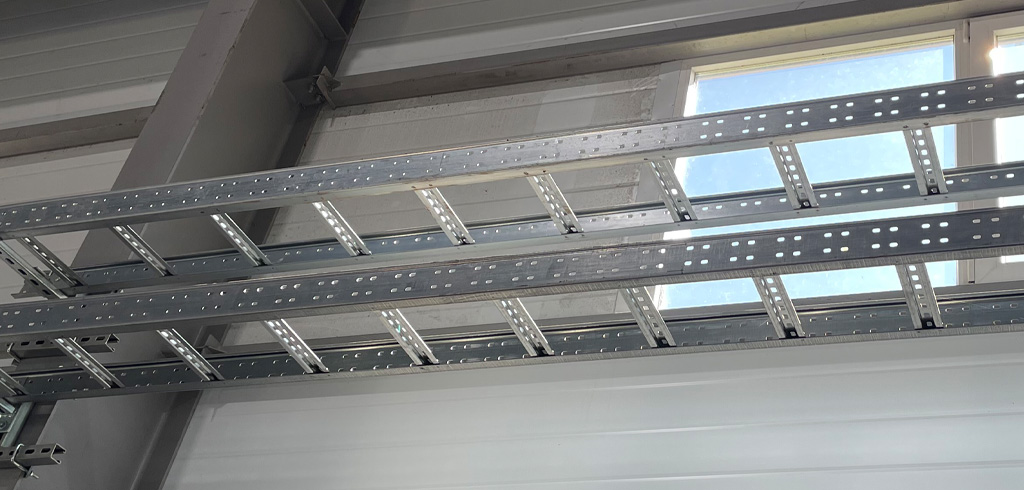

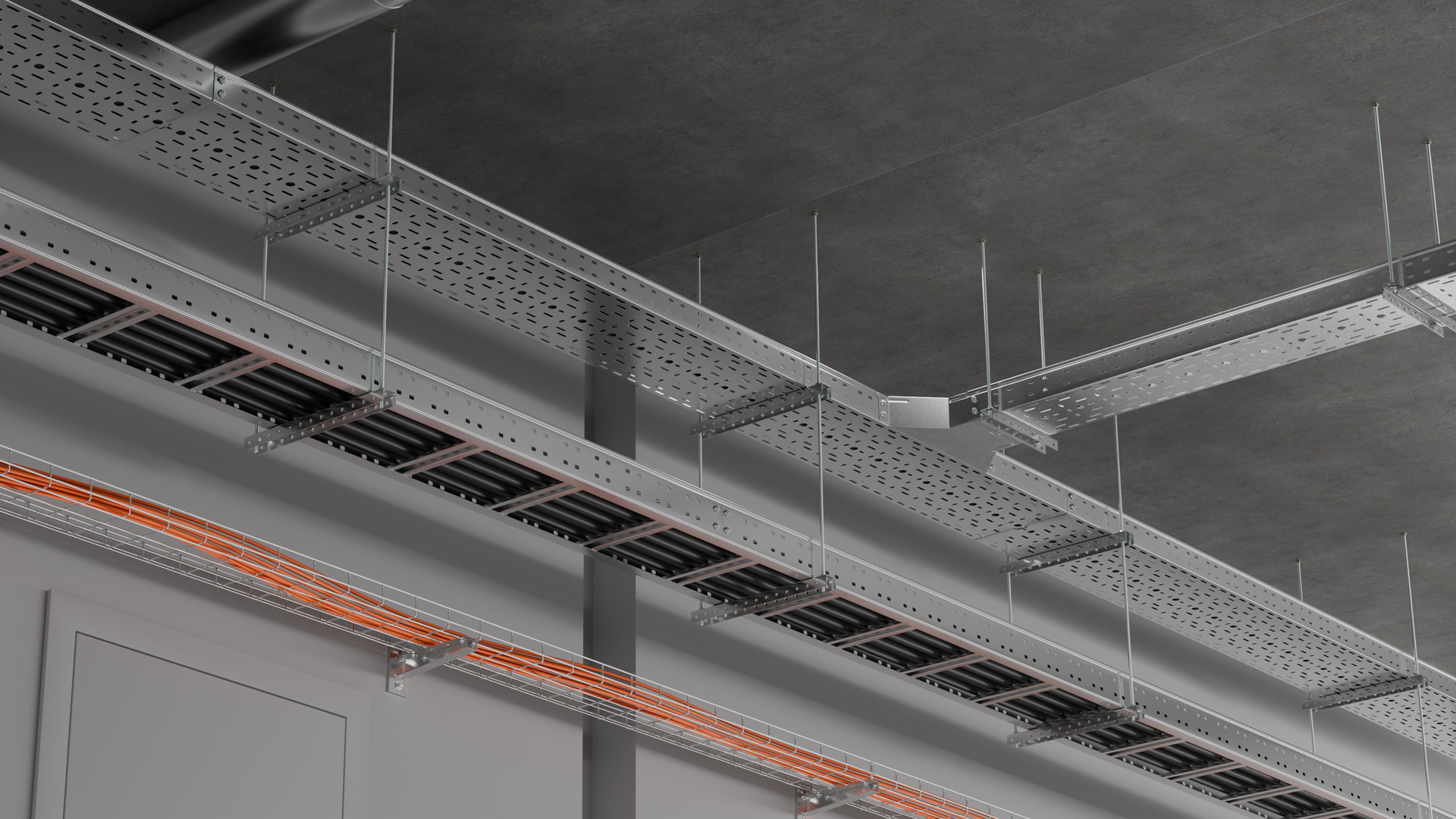

Лестничные — самые мощные. Два боковых профиль-борта, соединеных поперечными перекладинами. Держат до 500 кг/м. Этот вариант подходит для прокладки тяжёлых силовых кабелей или магистральной трассы.

Листовые — универсалы. Выполнены из листовой стали. Выдерживают до 300 кг/м. Самый парктичный вариант для большинства промышленных и гражданских объектов.

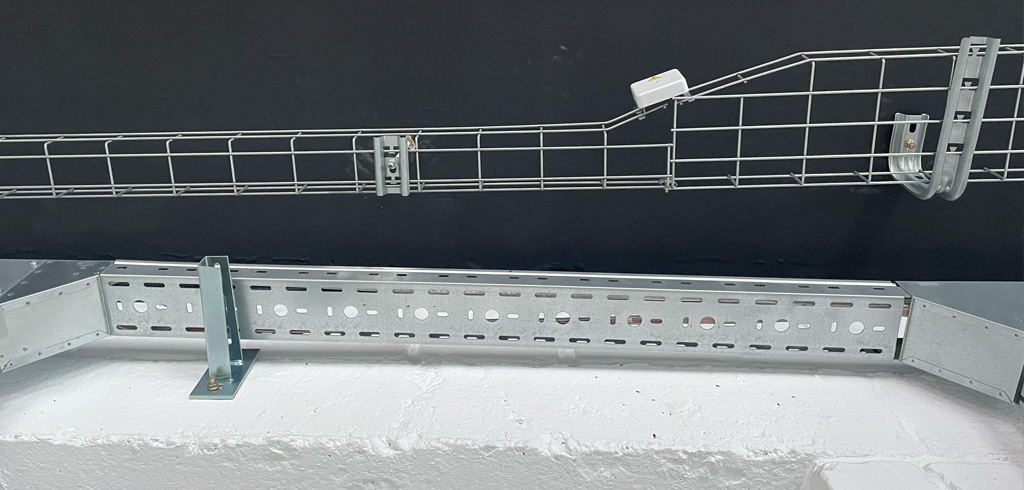

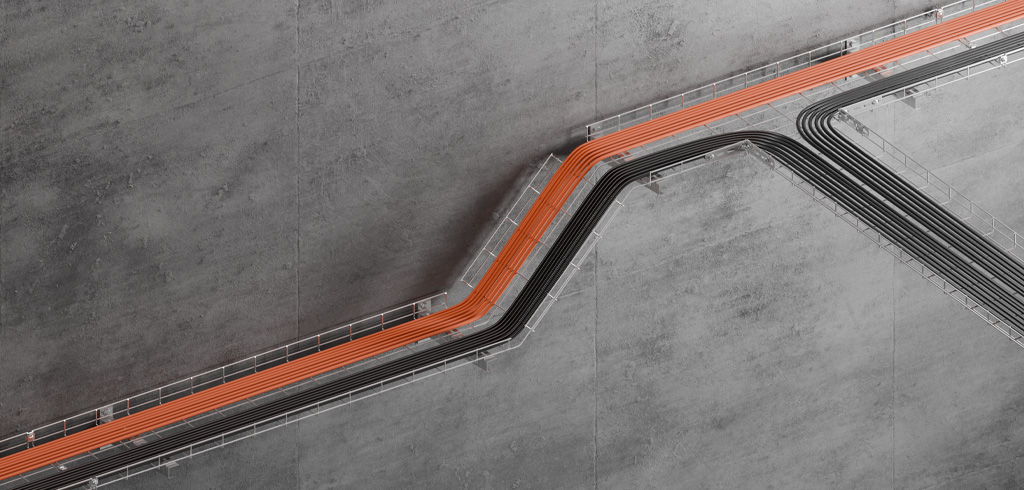

Проволочные — лёгкие, для небольших нагрузок до 100 кг/м. Для контрольных кабелей, слаботочных. Там, где важна вентиляция и быстрый доступ для обслуживания.

Основа несущей способности — материал, из которого сделан лоток, и его толщина.

Лотки изготавливают из разных материалов, и каждый ведёт себя по-своему под нагрузкой:

• Конструкционная углеродистая качественная сталь (оцинкованная сталь) - самый распространённый вариант. Хорошее соотношение цены и прочности.
• Аустенитная углеродистая нержавеющая сталь (нержавеющая сталь) - прочнее и долговечнее, но дороже. Используется в агрессивных средах.

Чем толще металл, тем выше жёсткость лотка и тем большую нагрузку он выдерживает. Но и переплачивать за избыточную толщину тоже не стоит. Задача — подобрать ровно то, что нужно под вашу нагрузку.

Борты: чем выше борт, тем жёстче конструкция. Это работает по законам сопротивления материалов: увеличение высоты профиля ведёт к приросту момента сопротивления.

Перфорация: лотки со сплошным основанием — классика. Но если нужна перфорация для дополнительной вентиляции кабеля, снижения веса конструкции, то и несущая способность уменьшится.

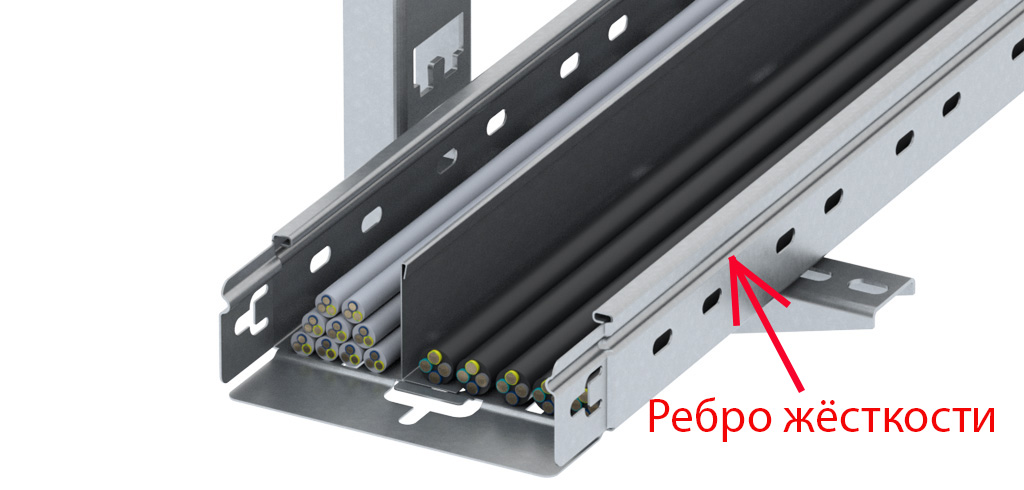

Рёбра жёсткости: повышают несущую способность в разы. Это эффективный способ усилить лоток без увеличения толщины металла.

Важный момент: В конструкцию всех лотков СИСТЕМА КМ ребра жёсткости заложены изначально. Это не дополнительная опция, а стандарт производства.

Чем шире лоток, тем больше на него кладётся кабелей. А значит, и нагрузка на пролёт возрастает. При одинаковой толщине металла широкий лоток прогибается сильнее, чем узкий. Поэтому при увеличении ширины приходится либо увеличивать толщину или высоту лотка, либо уменьшать дистанцию между опорами.

Один из самых важных факторов, который часто недооценивают. Чем чаще стоят опоры, тем больше выдерживает лоток. И наоборот: увеличили шаг расстановки опорных конструкций — допустимая нагрузка упала. Пример: рост дистанции между опорами в 2 раза снижает снижает допустимую нагрузку на лоток в 3–4 раза.

Общая рекомендация — шаг между креплениями не более 2 метров. Но это усреднённое значение.

Лоток держится на опорах — кронштейнах, подвесах, консолях. И то, как он закреплён, влияет на несущую способность. Жёсткий крепёж лотка на опорах повышает несущую способность. Если лоток просто лежит на опоре без фиксации — он прогибается сильнее. Если закреплён жёстко — работает как единая конструкция, и нагрузка распределяется лучше.

Качество крепежа тоже имеет значение. Слабые болты, недостаточная затяжка, люфт в соединениях — всё это снижает несущую способность кабеленесущей системы. Поэтому важно убедиться, что кронштейны, подвесы и анкеры подобраны с запасом прочности и закреплены по всем монтажным нормам.

Что увеличивает вес:

• Крышки кабельных лотков - добавляют постоянную равномерную нагрузку. Но есть нюанс: благодаря нашей замковой системе закрывания крышки, она добавляет несущей способности лотку, так как дополнительно укрепляет ребро жесткости. То есть крышка одновременно и нагружает, и усиливает конструкцию.

• Разделители - увеличивают вес, если разделяют кабели по типам.

• Соединительные элементы - создают сосредоточенные нагрузки в точках стыков.

• Метизы (болты, гайки) - небольшой, но постоянный вес

Поэтому при расчёте реальной нагрузки важно учитывать не только кабели, но и все сопутствующие элементы, а также закладывать запас на будущее расширение сети - рекомендуется 20–30% от веса кабелей.

Шаг 1: Определите общую нагрузку — кабели + лоток + крышки + крепёж. С учётом снеговых, ветровых нагрузок, если трасса на улице. Не забудьте про запас на будущее расширение (20–30%).

Шаг 2: Учтите коэффициент запаса — в зависимости от объекта (от 1,5 до 3,0).

Шаг 3: Выберите параметры лотка, которые «перекрывают» эту нагрузку: подходящий материал и толщина металла, нужная высота борта и геометрия, оптимальный шаг опор.

При горячем цинковании толщина металла должна быть увеличена — из-за технологических особенностей процесса покрытия.

Для горячеоцинкованных лотков:

Важно: окончательный выбор делайте по каталогу СИСТЕМА КМ. В нём приведены диаграммы безопасных рабочих нагрузок согласно ГОСТ Р 52868-2021. Ваша расчётная нагрузка должна быть значительно ниже предельной — с запасом прочности не менее 1,5.
