Фальшпол TECHNORAPTOR®RFL - основа для оптимизации пространства промышленных объектов

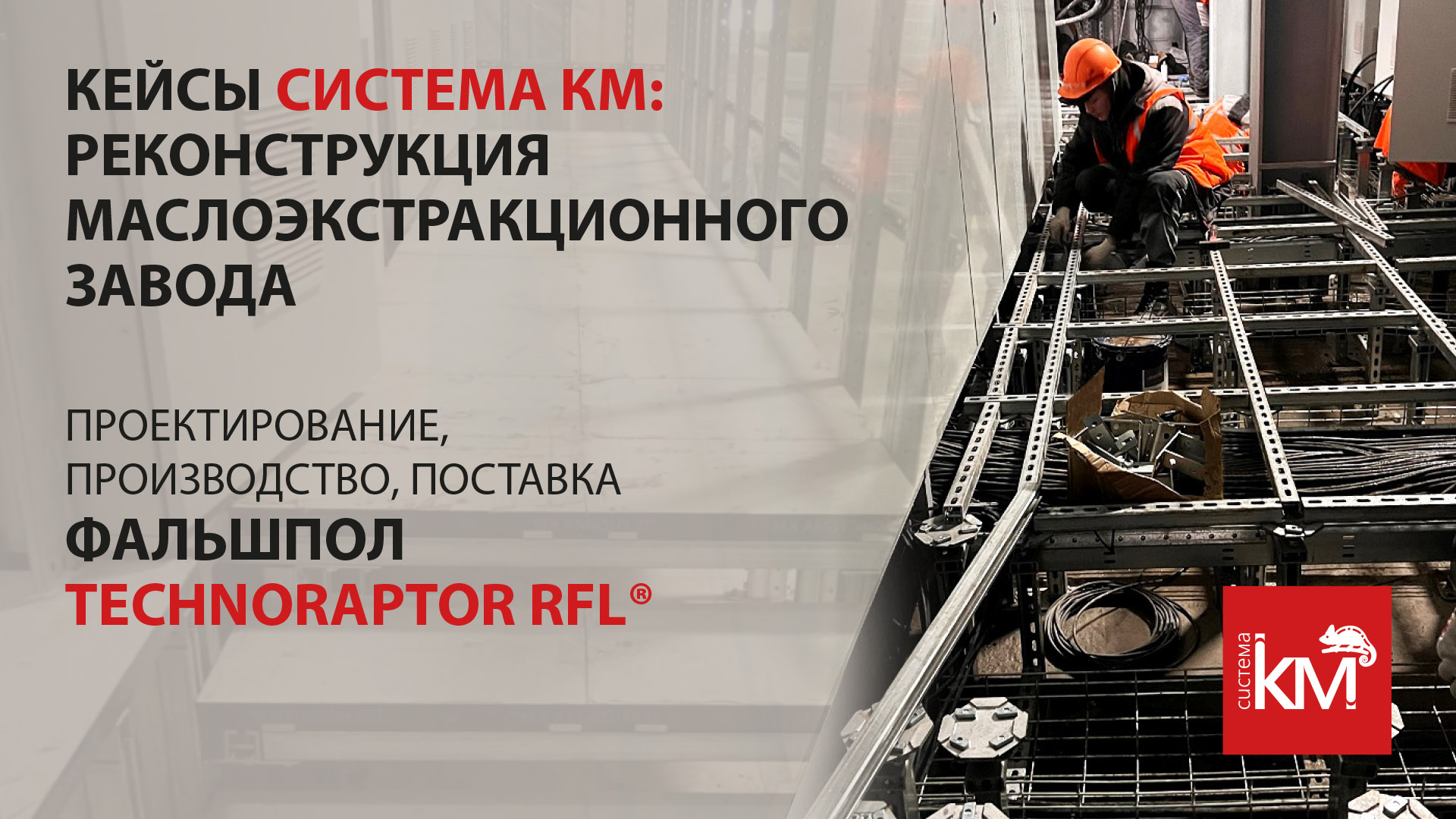

В рамках проекта реконструкции и наращивания производственной мощности маслоэкстракционного завода «Русагро» в г. Аткарск СИСТЕМА КМ выполнила разработку и поставку комплекса элементов для системы интегрированного промышленного фальшпола.

Задача клиента.

В ключевых производственных зонах — Рушально-Веечном Отделении (РВО) и зоне Маслоэкстракционных Устройств (МЭУ) — требовалось создать универсальную и надежную платформу для размещения новой распределительной электротехники:

• Программируемый логический контроллер (PLC) и источник бесперебойного питания (UPS);
• Центр управления двигателями (MCC);
• вводно-распределительное устройство (ВРУ) - главный распределительный щит объекта.

Ключевыми требованиями заказчика стали: обеспечение беспрепятственного доступа для обслуживания, безопасная и организованная прокладка коммуникаций под полом, а также бесшовная интеграция конструкции с действующим технологическим оборудованием цеха.

Для реализации задачи заказчика специалисты СИСТЕМА КМ выполнили полный комплекс работ: от проектирования до производства и поставки модульной системы промышленного фальшпола TECHNORAPTOR®RFL, полностью адаптированной под специфику объекта.

1. Индивидуальное проектирование. Была разработана конфигурация фальшпола высотой 700 мм, включающая интеграцию специальных несущих рам для монтажа технологического оборудования, а также конструкций для безопасного доступа (ступени и ограждения);

2. Поставка системы фальшпола.

В комплект поставки вошли:

Панели из сульфата кальция (36/600/600 мм) с основой из стального листа и верхним антистатическим ПВХ-слоем, что обеспечило высокую механическую прочность и необходимую электропроводность;

Решетчатые настилы тип 1 (38/600/600 мм): для обеспечения вентиляции и визуального контроля подпольного пространства;

Регулируемые стойки (41x72, L625 мм, диапазон 600-650 мм), позволили точно вывести плоскость пола, компенсируя неровности существующего основания.

3. Система заземления. Внедрена схема с организацией точек заземления (1 точка на 10 м²). Шины заземления кабельных лотков и стоек фальшпола подключены к общему контуру заземления завода, что гарантирует полную электробезопасность и защиту оборудования.

Установка системы TECHNORAPTOR®RFL позволила «Русагро» достичь следующих преимуществ:

• Повышение технологичности. Создано универсальное и организованное пространство для удобной прокладки и последующего обслуживания кабельных трасс, трубопроводов и других инженерных коммуникаций, что критически важно для бесперебойной работы высокотехнологичного цеха.
• Безопасность и эргономика. Антистатическое покрытие в сочетании с профессионально выполненным заземлением минимизирует риски. Удобный доступ к коммуникациям под полом и безопасные зоны для обслуживания оборудования значительно облегчают ежедневную эксплуатацию.
• Адаптивность и надёжность. Интеграция несущих рам непосредственно в конструкцию фальшпола обеспечила стабильную, жёсткую и виброустойчивую установку тяжёлого технологического оборудования. Модульность системы сохраняет возможность для будущих модификаций конфигурации.

Поставка готового комплекта с детальной проектной привязкой позволила ускорить монтажные работы на объекте. Внедрение системы промышленного фальшпола TECHNORAPTOR®RFL стало ключевым инфраструктурным решением, обеспечившим надёжную основу для модернизации производства и достижения целевых показателей по увеличению производительности и безопасности завода.

Для расчёта стоимости и разработки проекта промышленного фальшпола для вашего объекта свяжитесь с региональным представителем компании.
