Огнестойкая кабельная линия ОКЛ КМ-FR Line

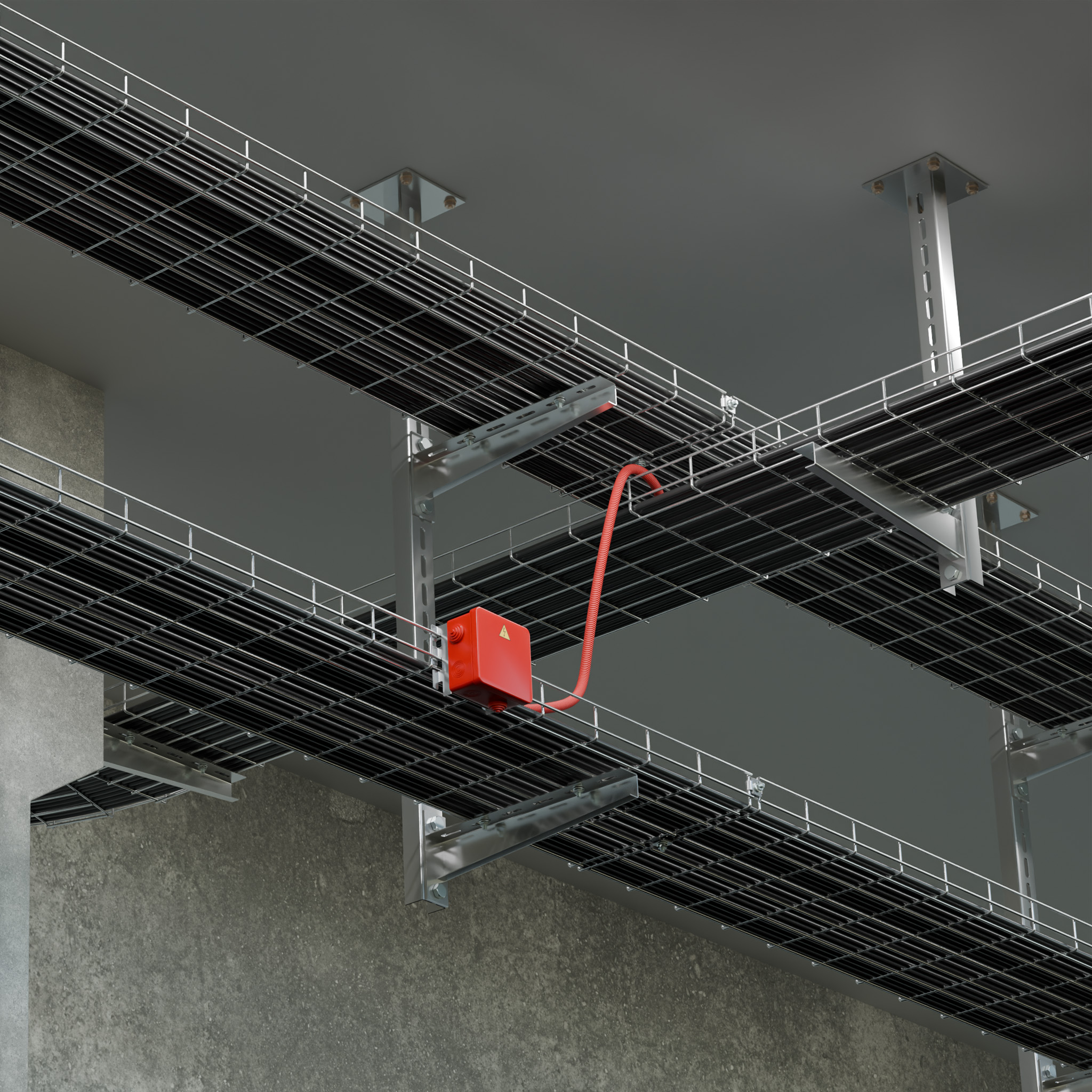

Что такое огнестойкая кабельная линия (ОКЛ)?

Огнестойкие кабельные линии – это комплексные решения, соответствующие требованиям нормативных документов и подтвердившие время работоспособности по ГОСТ Р 53316.

Законодательная база

Федеральный Закон № 123. Статья 82. Требования пожарной безопасности к электроустановкам зданий и сооружений

П. 2. Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций.

Как проверяют огнестойкость кабельных линий?

В СП 6.13130.2021 «Системы противопожарной защиты. ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ. Требования пожарной безопасности» сказано: «Время работоспособности электропроводки в условиях пожара определяется в соответствии с ГОСТ Р 53316».

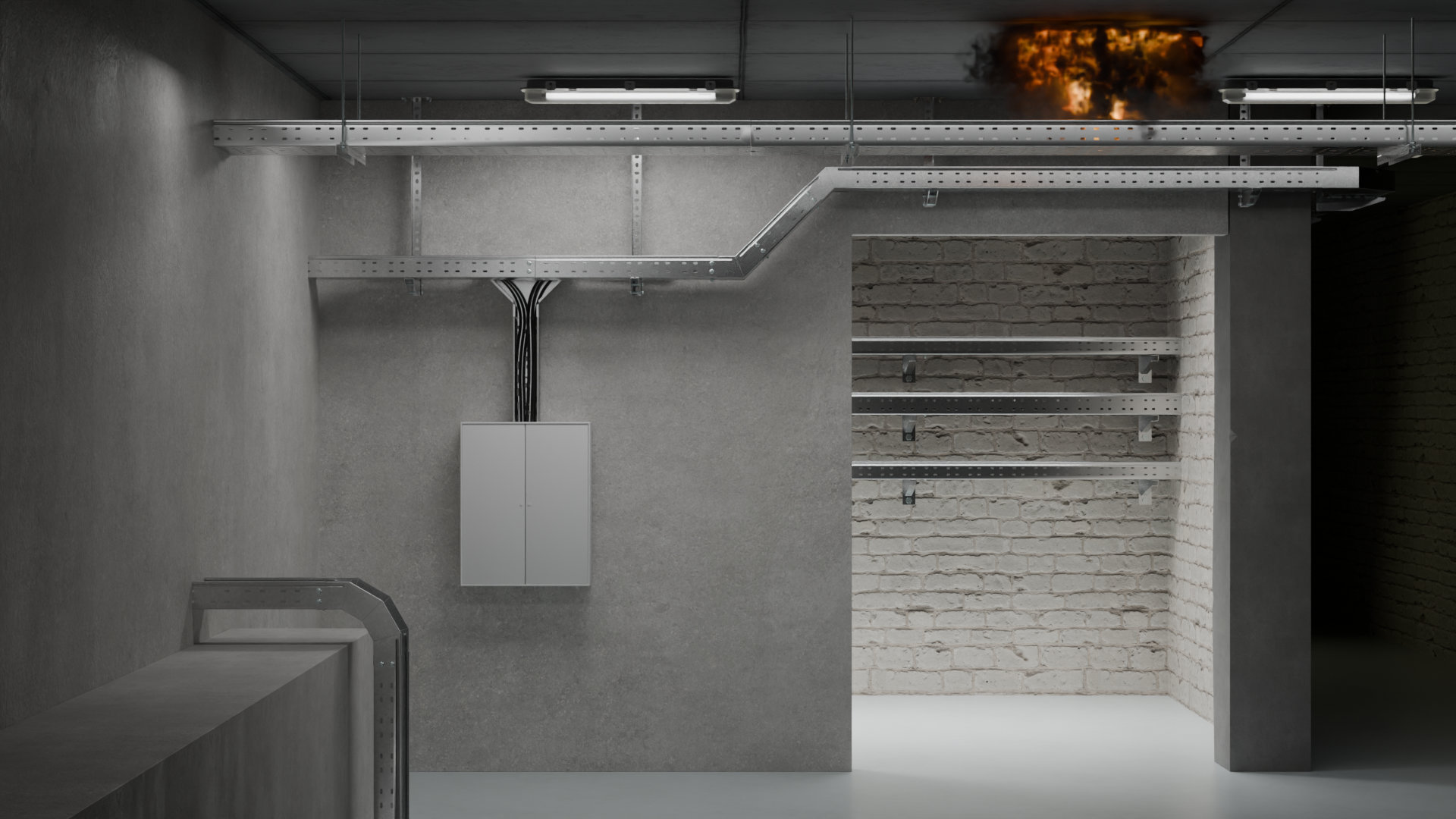

Время работоспособности ОКЛ КМ-FR Line определяется по ГОСТ Р 53316 «ЭЛЕКТРОПРОВОДКИ. Сохранение работоспособности в условиях стандартного температурного режима пожара. Методы испытаний».

Образцы считаются выдержавшими испытание, если:

• напряжение приложено в течение всего испытания, т.е. прерыватель цепи не отключается;
• токопроводящая жила не разрушается, т.е. лампа не гаснет;
• значение приращения затухания (для оптических кабелей), полученное при измерении, не превышает максимально допустимого значения.

При положительных результатах испытаний электропроводок результаты испытаний могут быть распространены на все маркоразмеры данных электропроводок и типоразмеры огнестойких коробов.

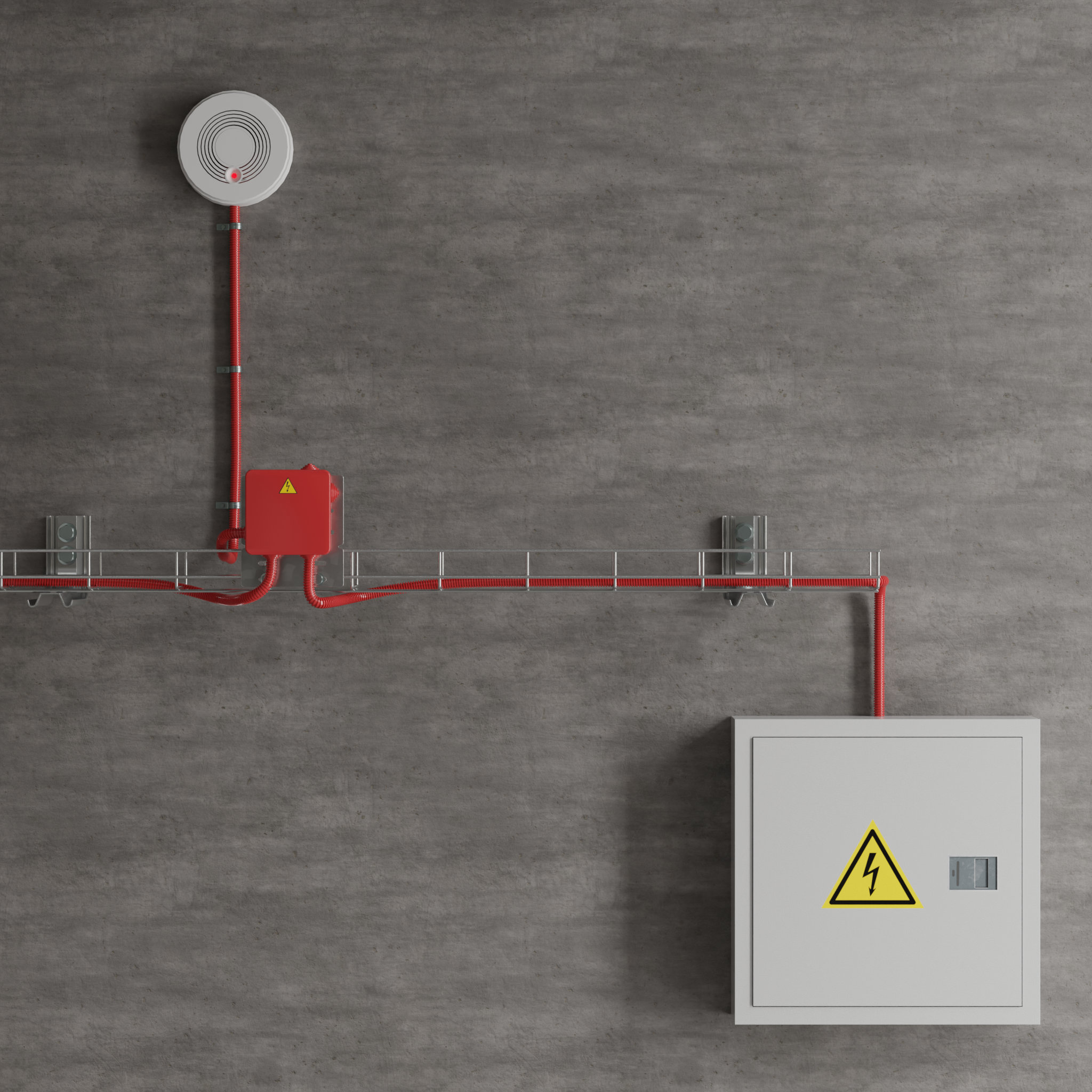

Применение огнестойких кабельных линий:

Освещение в условиях ЧС

• Эвакуационная подсветка путей выхода;
• Антипанические светильники для предотвращения давки;
• Резервное освещение зон повышенного риска (лифтовые шахты, промышленные цеха);
• Указатели «Выход» и направляющие стрелки.

Противопожарные механизмы

• Автоматический запуск систем тушения: водяные, пенные установки, насосные станции;
• Дымоудаление и подпор воздуха для очистки путей эвакуации;
• Пожарная сигнализация и синхронизация с системами автоматизации (KNX и др.);
• Устройства питания лифтов для экстренных служб.

Инфраструктура для спасательных операций

• Электрощиты для подключения пожарной техники (например, на парковках);
• Оборудование диспетчерских пунктов и пожарных постов;
• Медицинские объекты: щиты операционных, реанимационных палат, жизнеобеспечивающая аппаратура.

Спецобъекты

• Электроприемники взрывоопасных зон (класс П-IIа);
• Охранная сигнализация, интегрированная с противопожарными контурами.

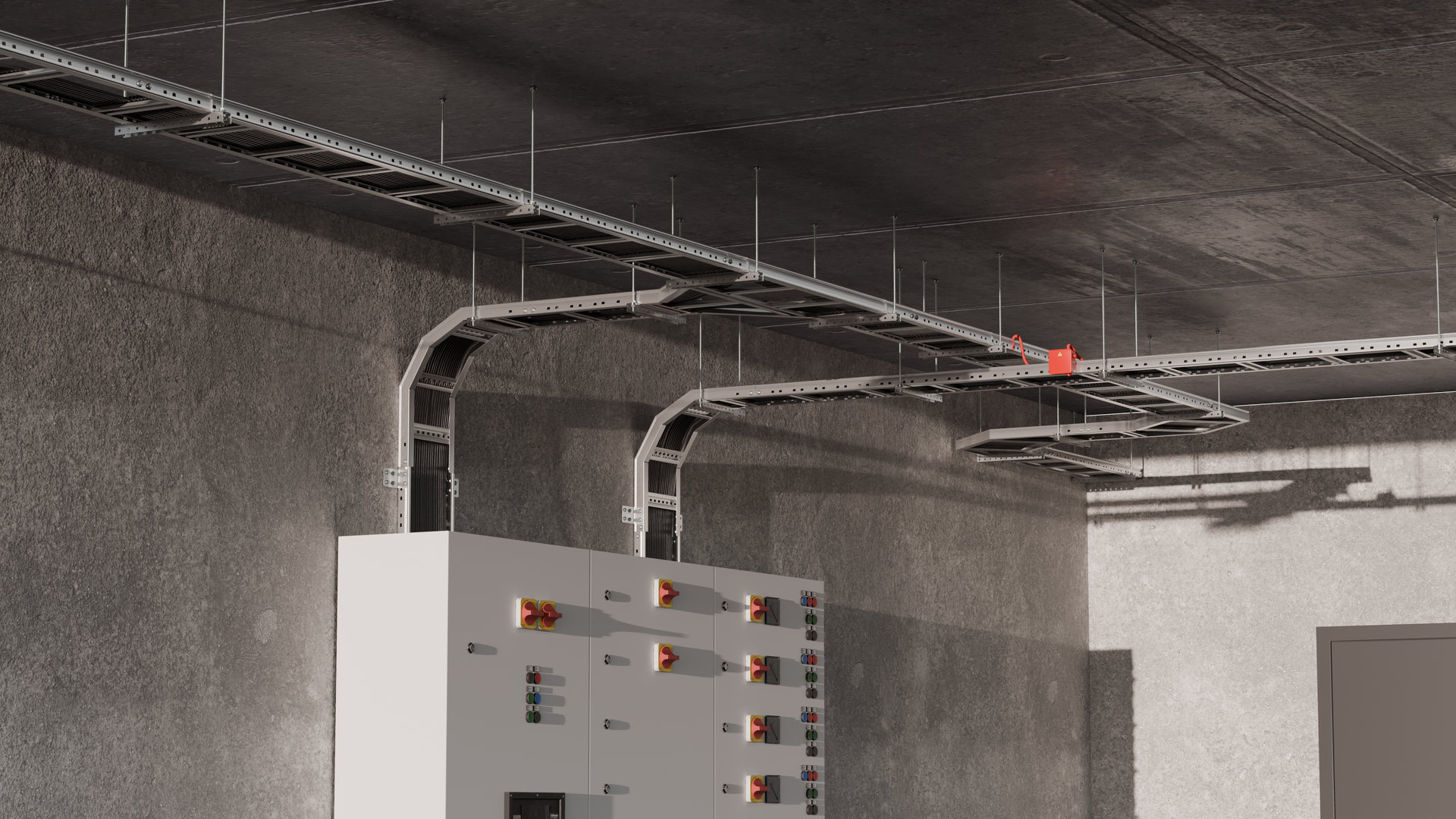

Что входит в состав ОКЛ

ОКЛ состоят из кабеленесущих элементов, огнестойкого кабеля, компонентов крепежа и негорючих комплектующих, которые предназначены для бесперебойного электроснабжения противопожарных систем в течение времени, необходимого для выполнения их функций и безопасной эвакуации людей.

Огнестойкая пена, герметик, терморасширяющиеся подушки и проходки НЕ ЯВЛЯЮТСЯ элементами ОКЛ и регламентируются другими нормативными документами.

Для проектирования, состава и монтажа огнестойких кабельных линий разработана общая инструкция ОКЛ КМ-FR-Line.

Документ служит практическим руководством для проектировщиков, монтажников и технических специалистов, и включает в себя:

• нормативные требования ОКЛ
• требования к проектированию ОКЛ
• составу ОКЛ
• правила монтажа элементов ОКЛ
• основные предъявляемые требования к установке и эксплуатации ОКЛ

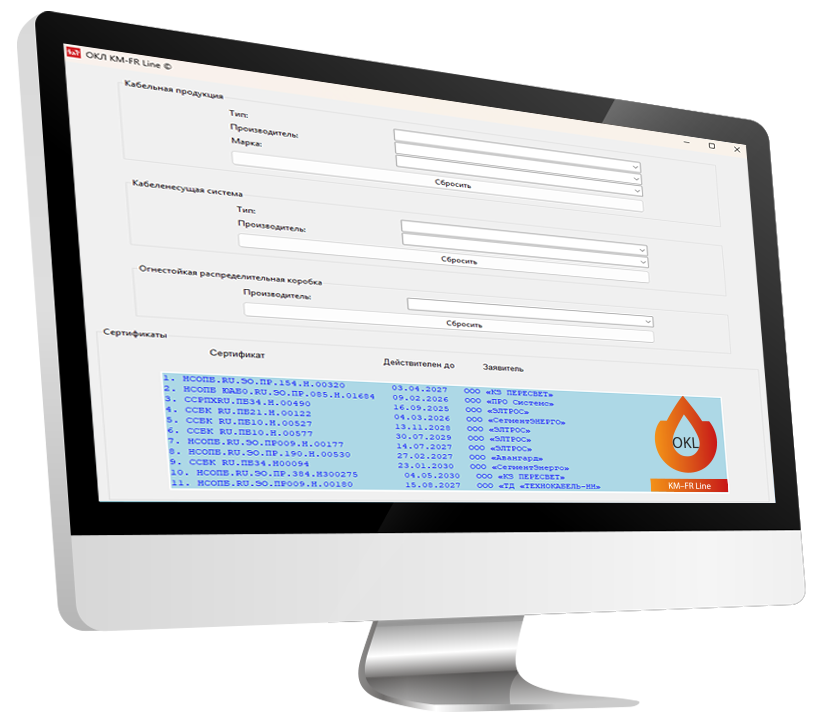

Калькулятор ОКЛ – удобный инструмент в выборе необходимой продукции входящей в состав огнестойких кабельных линий и сертификатов соответствия.

Использование калькулятора ОКЛ КМ-FR Line от СИСТЕМА КМ позволяет упростить поиск решений, быстро и удобно ознакомиться с информацией.

Скачать для Windows 10/11

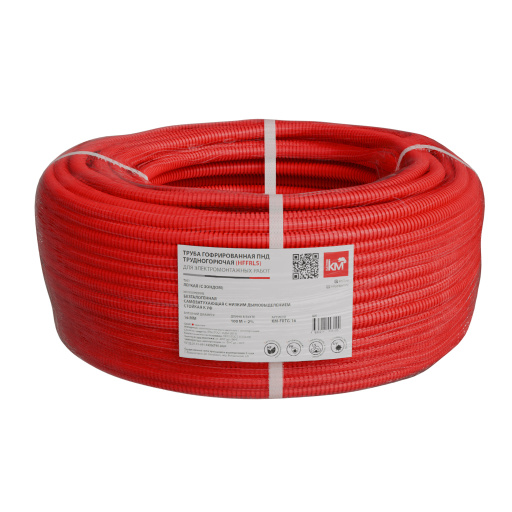

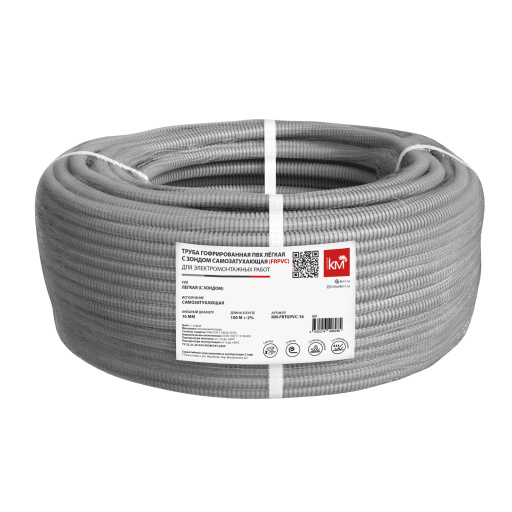

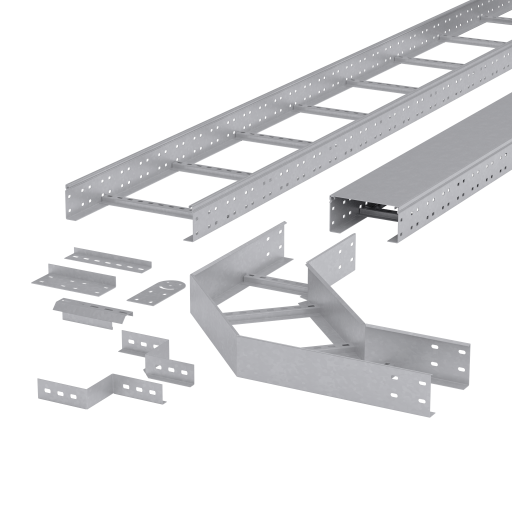

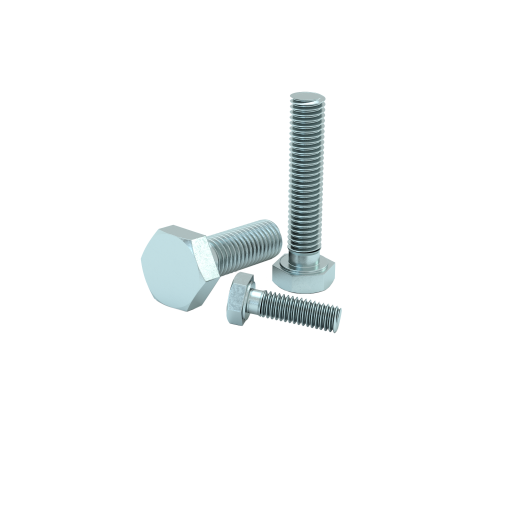

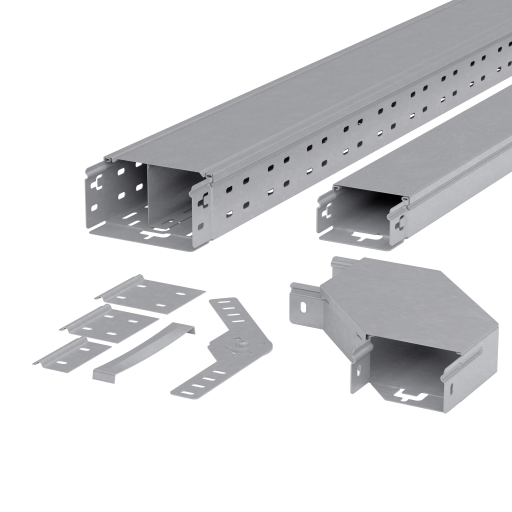

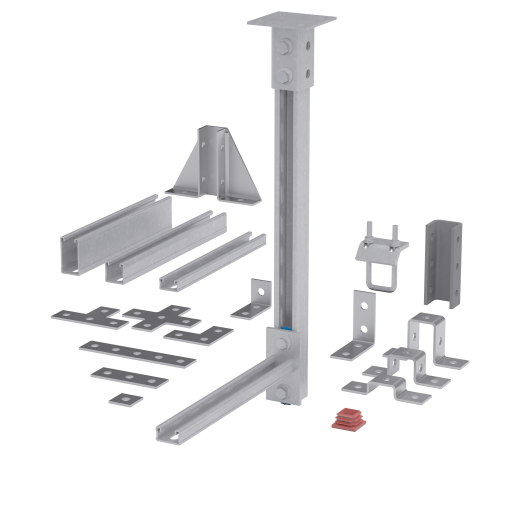

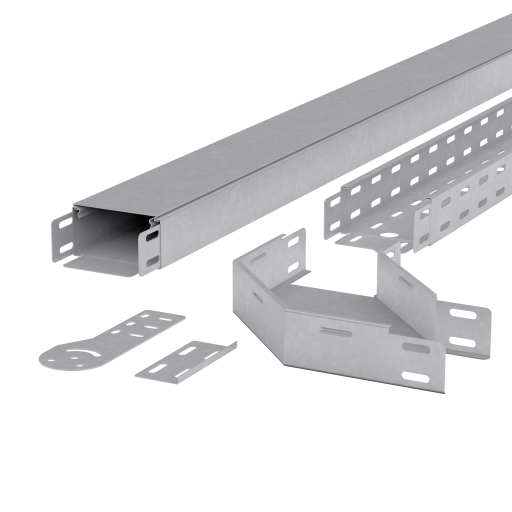

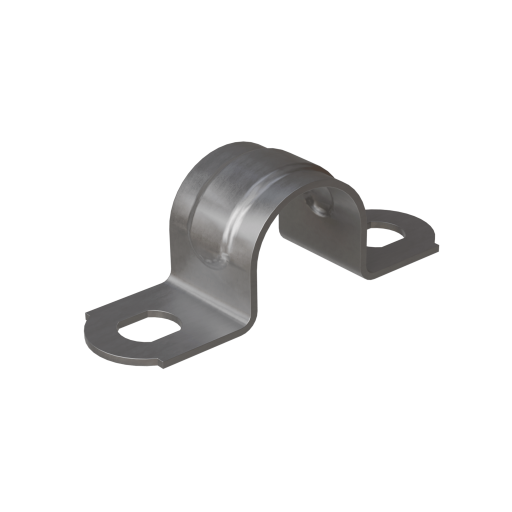

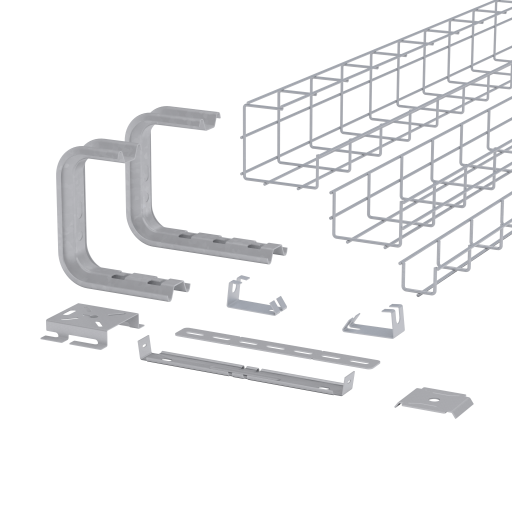

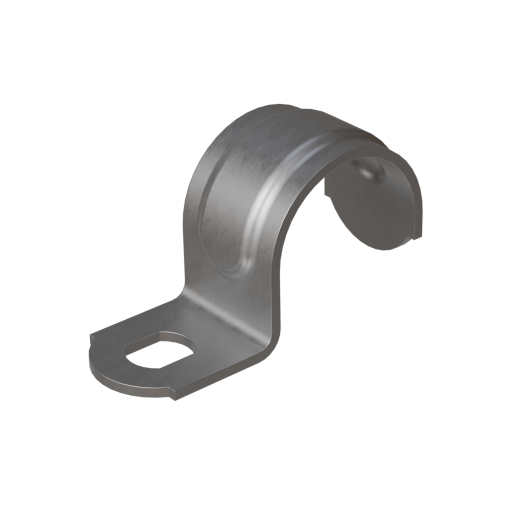

Продукция ТМ СИСТЕМА КМ, применяемая в ОКЛ КМ-FR Line:

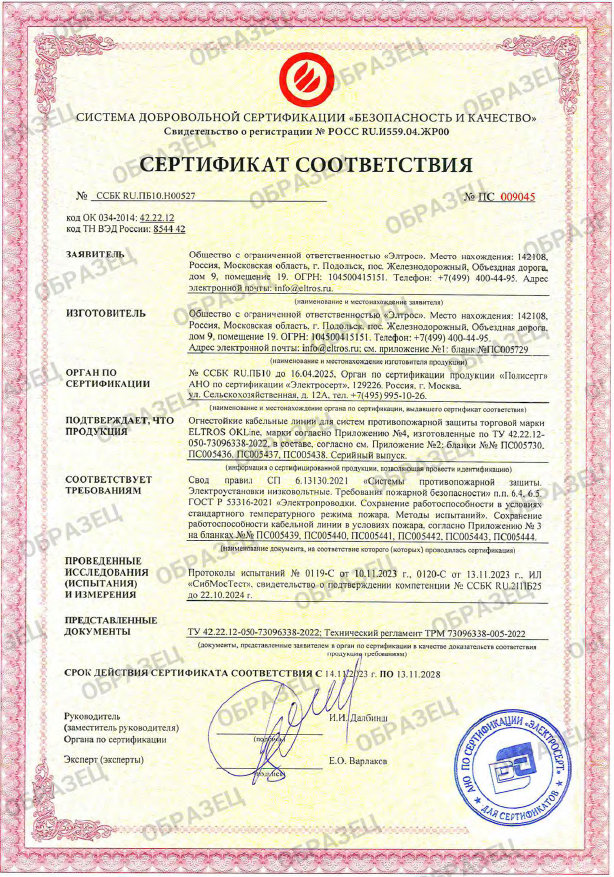

Сертификаты ОКЛ

С участием продукции ТМ Система КМ в других сертификатах (Заявитель не ООО "КМ-Профиль"), а также собственные сертификаты ОКЛ

Для ознакомления со всеми сертификатами и составом продукции по производителям скачать файл

Часто задаваемые вопросы
