Расчёт заполняемости кабельных лотков: профессиональный подход

Правильный расчёт заполняемости кабельных лотков — не просто формальность, а критически важный этап проектирования, определяющий безопасность, надёжность и долговечность всей кабельной системы. Ошибки на этой стадии ведут к перегреву, снижению токовой нагрузки, деформации конструкций и, в худшем случае, к пожарам.

В этом материале разберём не только нормативные требования, но и практические методики расчёта, которые обеспечат безаварийную эксплуатацию на протяжении всего срока службы.

В России проектирование кабельных трасс регулируется несколькими нормативными актами:

Правила устройства электроустановок (ПУЭ)

Согласно пункту 2.1.61 ПУЭ, нормативы по заполнению относятся к кабельным коробам.

Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать:

• для глухих коробов — 35% сечения короба в свету;
• для коробов с открываемыми крышками — 40%.

Для кабельных лотков (перфорированных, лестничных, проволочных) ПУЭ не устанавливает жёстких нормативов. Основными критериями для лотков являются обеспечение нормального теплоотвода, удобства монтажа и обслуживания, а также отсутствия превышения механической нагрузки. На практике часто используют рекомендательное значение в 40-50%, но оно должно быть подтверждено расчётом теплового режима.

СП 76.13330.2016

Документ устанавливает требование минимального заполнения в 30% для обеспечения самозатухания при возможном возгорании. Для кабелей с маркировкой "нг" это требование носит рекомендательный характер, но максимальные лимиты остаются обязательными.

Стандарты ГОСТ

ГОСТ Р 52868-2021 и ГОСТ Р МЭК 61084-1-2022 определяют технические требования к кабеленесущим системам. Конструкции со сплошным дном и крышкой приравниваются к кабельным коробам с соответствующими ограничениями.

1. Определение полезной площади

Полезная площадь — это реальная площадь поперечного сечения лотка или короба, доступная для размещения кабелей.

Порядок расчёта:

1. Определите внутренние размеры (ширину Ш и высоту В) выбранной конструкции по технической документации производителя.

2. Примените поправочный коэффициент, который учитывает:

• Конструктивные особенности (радиусы загибов, рёбра жёсткости).
• Необходимость технологического зазора для удобства монтажа.

Расчётная формула:

S_полезн = k × Ш × В

где:

• Ш — внутренняя ширина (мм);
• В — внутренняя высота (мм);
• k — поправочный коэффициент.

Выбор коэффициента k:

Для расчётов общепринятой и рекомендуемой практикой является использование коэффициента k = 0,95.

Простое произведения Ш×В даёт завышенную оценку и может привести к ошибке на этапе монтажа.

Пример:

Для лотка с внутренними размерами 100×50 мм при k = 0,95:

S_полезн = 0,95 × 100 × 50 = 4750 мм².

2. Расчёт площади, занимаемой кабелями

Для проверки соответствия нормам ПУЭ необходимо рассчитать сумму сечений всех кабелей по их наружным диаметрам.

Формула расчёта для одного кабеля:

S_каб = π × (D / 2)²

где:

• S_каб — площадь поперечного сечения кабеля (мм²), рассчитываемая по наружному диаметру;
• π (пи) ≈ 3.1416;

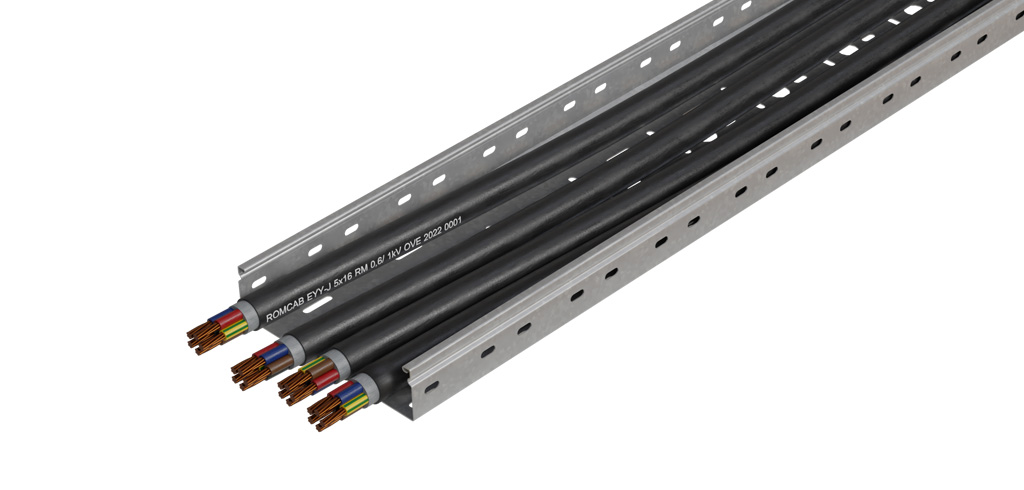

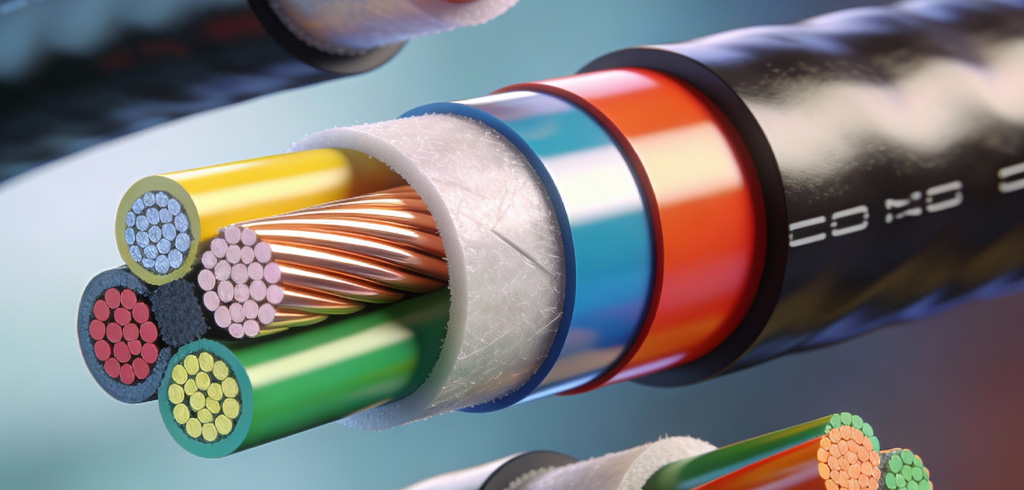

• D — максимальный внешний диаметр кабеля в изоляции (мм).

Данный метод даёт минимальную теоретическую площадь. В реальности из-за круглой формы и невозможности плотной укладки кабели занимают больше места. Поэтому, рекомендуется дополнительно применять иной метод расчета.

Отражает реальное пространство, необходимое для укладки кабелей с учётом их круглой формы, технологических зазоров, невозможности плотной укладки и удобства прокладки.

Формула-аппроксимация для одного кабеля:

S_каб_практ ≈ D²

Что считаем: Площадь условного квадрата, в который можно вписать кабель. Это простой и эффективный способ учесть пустоты между круглыми кабелями в пучке.

Когда применяется: На этапе рабочего проектирования для реалистичной оценки заполнения лотка, подбора его размеров и создания резерва. Этот метод предотвращает ситуации, когда теоретический расчёт проходит, но физически уложить кабели без чрезмерного уплотнения или деформации невозможно.

Пример для наглядности:

Для кабеля диаметром D = 11 мм:

S_теор = 3.1416 × (11/2)² ≈ 95 мм²

S_практ = 11² = 121 мм²

Разница составляет 26 мм² (около 27%), что и есть «пустота», неучтённая первым методом.

Использование практического метода на этапе подбора лотка делает проектирование более надёжным и соответствующим реальным условиям монтажа. Нормативный метод при этом остаётся обязательным критерием для прохождения проверок.

Исходные данные:

• Лоток: перфорированный, 200×80 мм.
• 30 кабелей Ø11 мм и 10 кабелей Ø17 мм.

Исходные геометрические параметры:

1. Полная внутренняя площадь лотка: S_лотка = 200 × 80 = 16 000 мм².
2. Полезная площадь (с учётом коэффициента 0,95 для технологических зазоров): S_полезн = 0,95 × 16 000 = 15 200 мм².

1. Расчёт суммарной площади кабелей двумя методами

а) Теоретический расчёт (для проверки нормативов по ПУЭ/ГОСТ):

Для 30 кабелей Ø11 мм: S_теор1 = π × (11/2)² × 30 ≈ 95 × 30 = 2 850 мм²

Для 10 кабелей Ø17 мм: S_теор2 = π × (17/2)² × 10 ≈ 227 × 10 = 2 270 мм²

Итого: S_общ_теор = 2 850 + 2 270 = 5 120 мм²

б) Практический расчёт (для оценки реального заполнения лотка):

Для 30 кабелей Ø11 мм: S_практ1 = 11² × 30 = 121 × 30 = 3 630 мм²

Для 10 кабелей Ø17 мм: S_практ2 = 17² × 10 = 289 × 10 = 2 890 мм²

Итого: S_общ_практ = 3 630 + 2 890 = 6 520 мм²

2. Проверка соответствия нормативным требованиям

а) Нормативная проверка (по ПУЭ/ГОСТ):

Допустимая площадь для открытого лотка (рекомендуемые 50%):

S_доп_50% = 15 200 × 0,50 = 7 600 мм².

Проверка: S_общ_теор (5 120 мм²) < S_доп_50% (7 600 мм²) — условие выполняется.

Фактический процент заполнения от полезной площади:

(5 120 / 15 200) * 100% ≈ 33,7%.

б) Оценка реальной заполняемости (по методу D²):

Фактический процент заполнения лотка:

(6 520 / 16 000) * 100% ≈ 40,75%.

Это означает, что для монтажа и теплоотвода остаётся около 59% свободного пространства.

Проектный вывод:

Конфигурация из 30 кабелей Ø11 мм и 10 кабелей Ø17 мм в лотке 200×80 мм является оптимальной и профессионально обоснованной.

Данный пример наглядно показывает, что профессиональный расчёт — это поиск баланса между обязательными нормативами, рекомендациями по безопасности и практическими условиями монтажа.

1. Тепловой режим

В закрытых лотках (с крышкой) и при групповой прокладке даже соблюдение 40% заполнения может не предотвратить перегрев. Необходимо учитывать коэффициент снижения токовой нагрузки из ПУЭ (Глава 1.3, таблицы 1.3.10-1.3.11).

2. Механическая нагрузка

Вес кабелей не должен превышать допустимую нагрузку на лоток и опорные конструкции (указывается в технической документации производителя). Особенно критично для вертикальных участков и длинных пролётов.

3. Разнородность кабелей

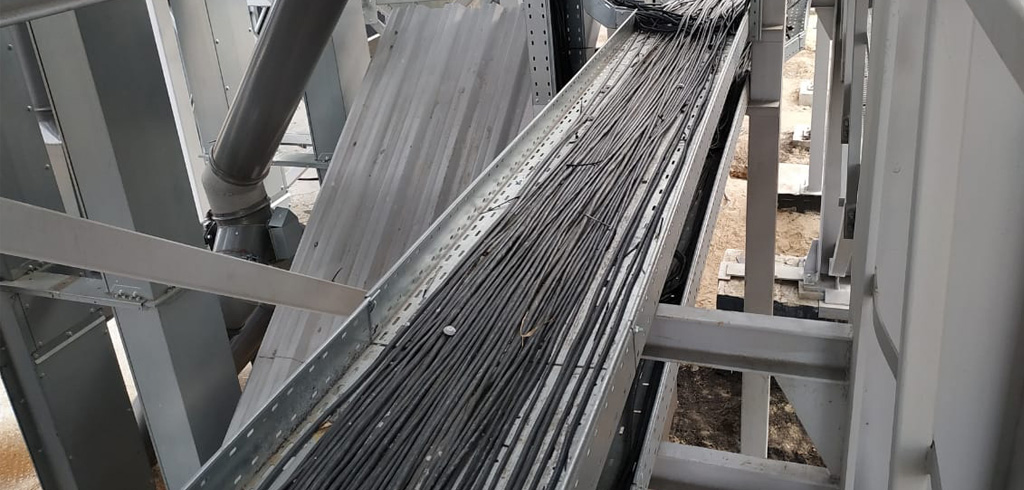

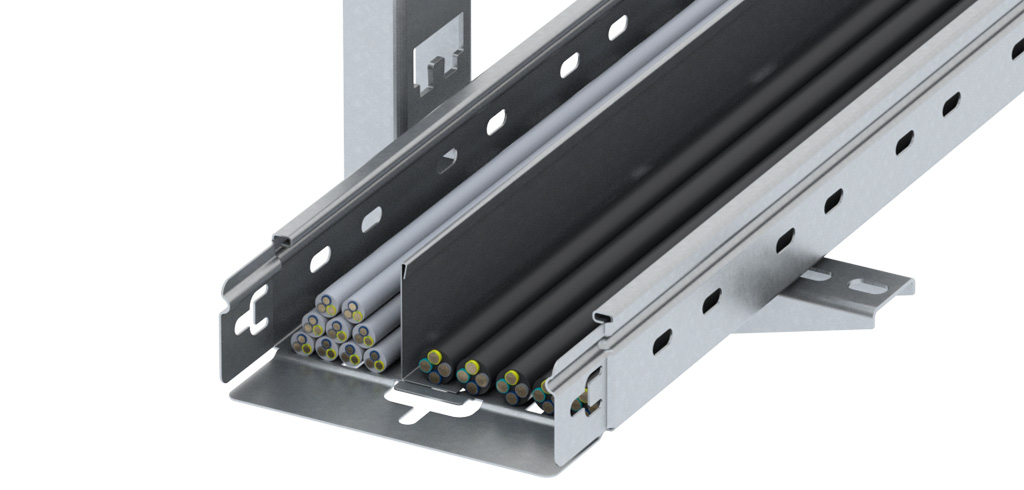

Совместная прокладка силовых и слаботочных (КТВ, АСУ ТП, связь) кабелей требует дополнительных мер: разделения перегородками, соблюдения требований ЭМС, что также влияет на полезный объём.

1. Резерв для развития

Предусматривайте 20-25% свободного пространства от S_доп.

2. Выбор типа лотка

Учитывайте условия эксплуатации:

• Закрытые конструкции — для запылённых и влажных помещений

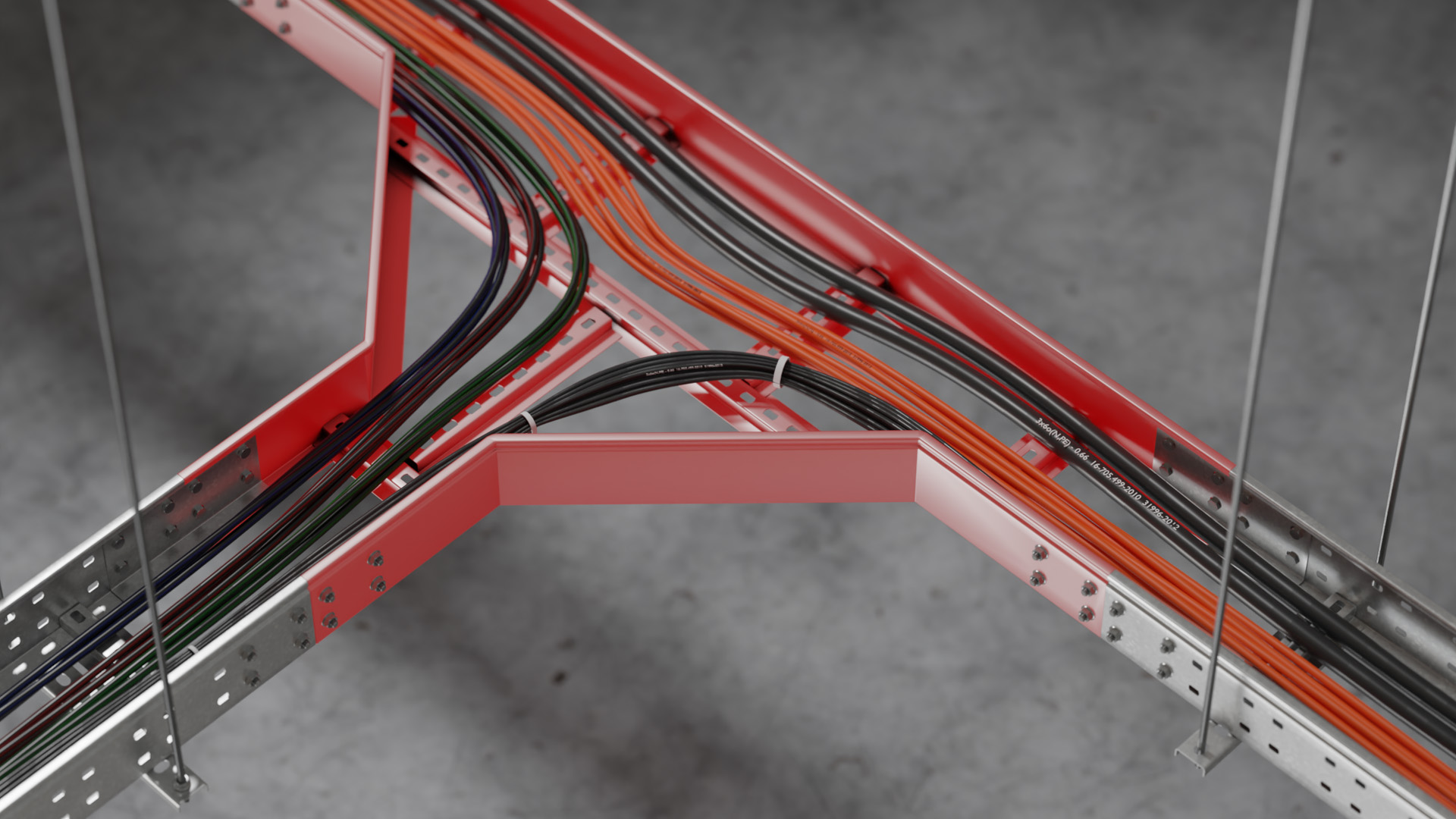

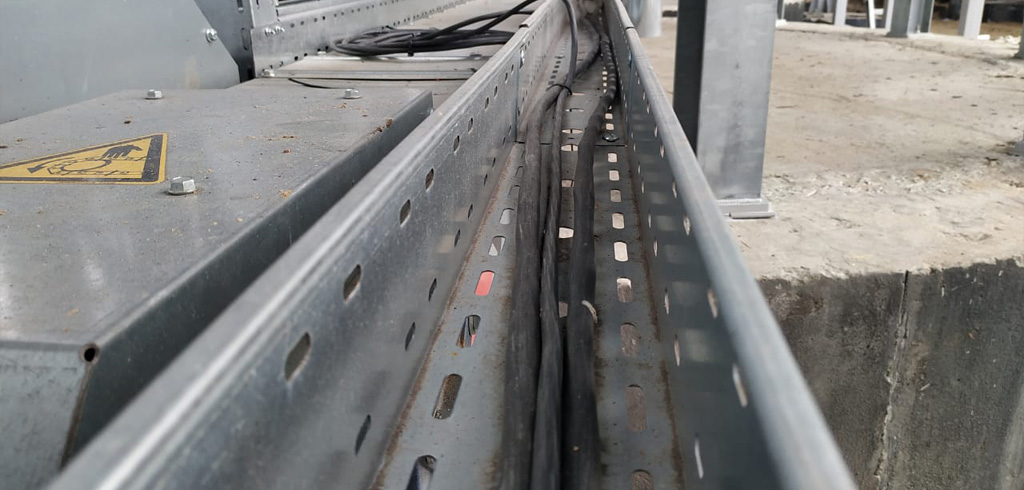

• Перфорированные — при необходимости улучшенного теплоотвода

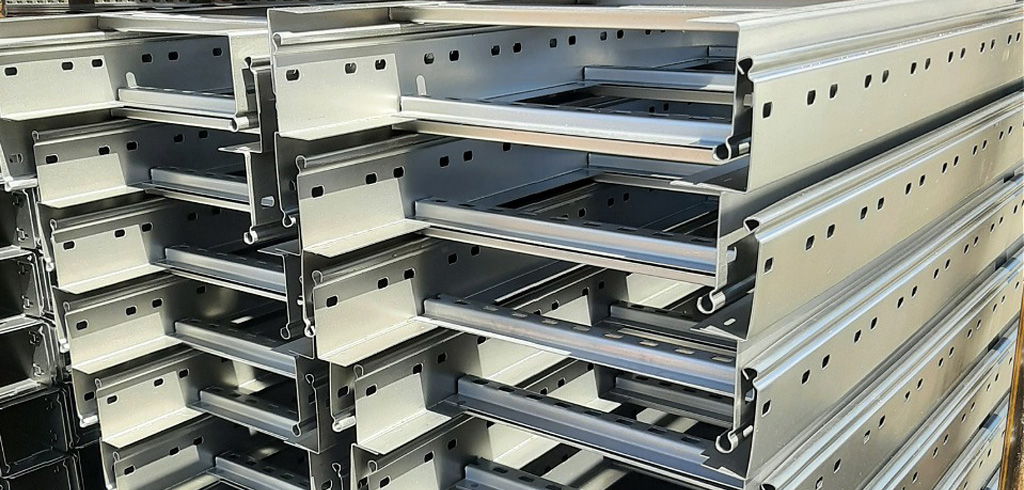

• Лестничные — для тяжёлых кабелей на длинных пролётах.

3. Контрольные точки проектирования:

• Соответствие нормативам по заполнению
• Проверка теплового режима
• Расчёт механических нагрузок
• Оценка запаса для будущего расширения.

4. Верификация расчётов

Используйте специализированное программное обеспечение для проверки результатов.

Использование специализированных конфигураторов и онлайн калькуляторов заполняемости лотка значительно ускоряет процесс и минимизирует риски ошибок. Однако понимание принципов, изложенных выше, остаётся обязательным для проектировщика, принимающего ответственные технические решения.

Грамотный расчёт — это инвестиция в безопасность и бесперебойность работы объекта на десятилетия вперёд.
