Правильное заземление кабельных лотков: от норм до монтажа

При проектировании и монтаже кабельных систем вопросы эстетики и функциональности часто выходят на первый план. Однако есть аспект, который нельзя недооценивать — электробезопасность. Важным элементом защиты людей и оборудования является правильное заземление металлических кабельных лотков.

Разберемся, почему это так важно и как выполнить эту процедуру в соответствии с требованиями нормативных документов.

Согласно главе 1.7 ПУЭ («Заземление и защитные меры электробезопасности»), металлический кабельный лоток подлежит обязательному заземлению.

Причина проста и серьезна: в случае повреждения изоляции кабеля, проложенного в лотке, на самой конструкции может появиться опасное напряжение. Любое случайное прикосновение к такому лотку приведет к тяжелейшему поражению электрическим током.

Таким образом, заземление лотков — это не рекомендация, а основная мера защиты от косвенного прикосновения, регламентированная законом. Пункт 1.7.76 ПУЭ прямо распространяет эти требования на кабельные конструкции, лотки, короба и другие металлические элементы, несущие электрооборудование и кабели.

Распространенный вопрос: можно ли сэкономить на отдельном заземляющем проводнике, используя сам металлический лоток в качестве защитного PE-проводника?

Нормативы ПУЭ допускают такой подход, однако он сопряжен с рядом критически важных условий, несоблюдение которых делает эту идею не только бесполезной, но и опасной.

Фактически, вся кабеленесущая система (КНС) в этом случае становится частью защитной цепи. Представьте ее как длинный экранирующий рукав, который в аварийной ситуации отведет энергию короткого замыкания. Чтобы этот «рукав» не прогорел и не разорвался, ему необходимы три обязательных свойства:

1. Непрерывность. Электрическая цепь обязана быть свободной от «слабых звеньев». Непрерывная электрическая проводимость возможна только при надежном контакте соединений, поворотов и ответвлений. Сохранение этой целостности на протяжении всего срока службы КНС требует надежной защиты от коррозии, вибраций и механических повреждений (ПУЭ, п. 1.7.121, 1.7.122).

2. Динамическая стабильность. Статичной идеальной среды не существует. На лотки воздействует вибрация от оборудования, тепловое расширение, возможны перестановки. Поэтому в зонах повышенного динамического риска (подвесные конструкции, участки с частым демонтажем, вибрацией) необходимо дублировать электрическую связь через каркас с помощью гибких медных перемычек. Они выступают в роли «страховочного троса», гарантирующего целостность цепи заземления в любых условиях.

3. Запас на расширение. Медь, сталь и алюминий по-разному реагируют на изменение температуры. Жестко закрепленный проводник может порваться или создать опасное механическое напряжение. Поэтому контактные точки гибких проводников должны быть смонтированы с достаточным запасом длины, компенсирующим тепловую деформацию.

Только при одновременном выполнении этих условий металлическая кабельная система может рассматриваться как полноценный элемент контура защитного заземления.

Чтобы заземление было эффективным, необходимо придерживаться следующих правил:

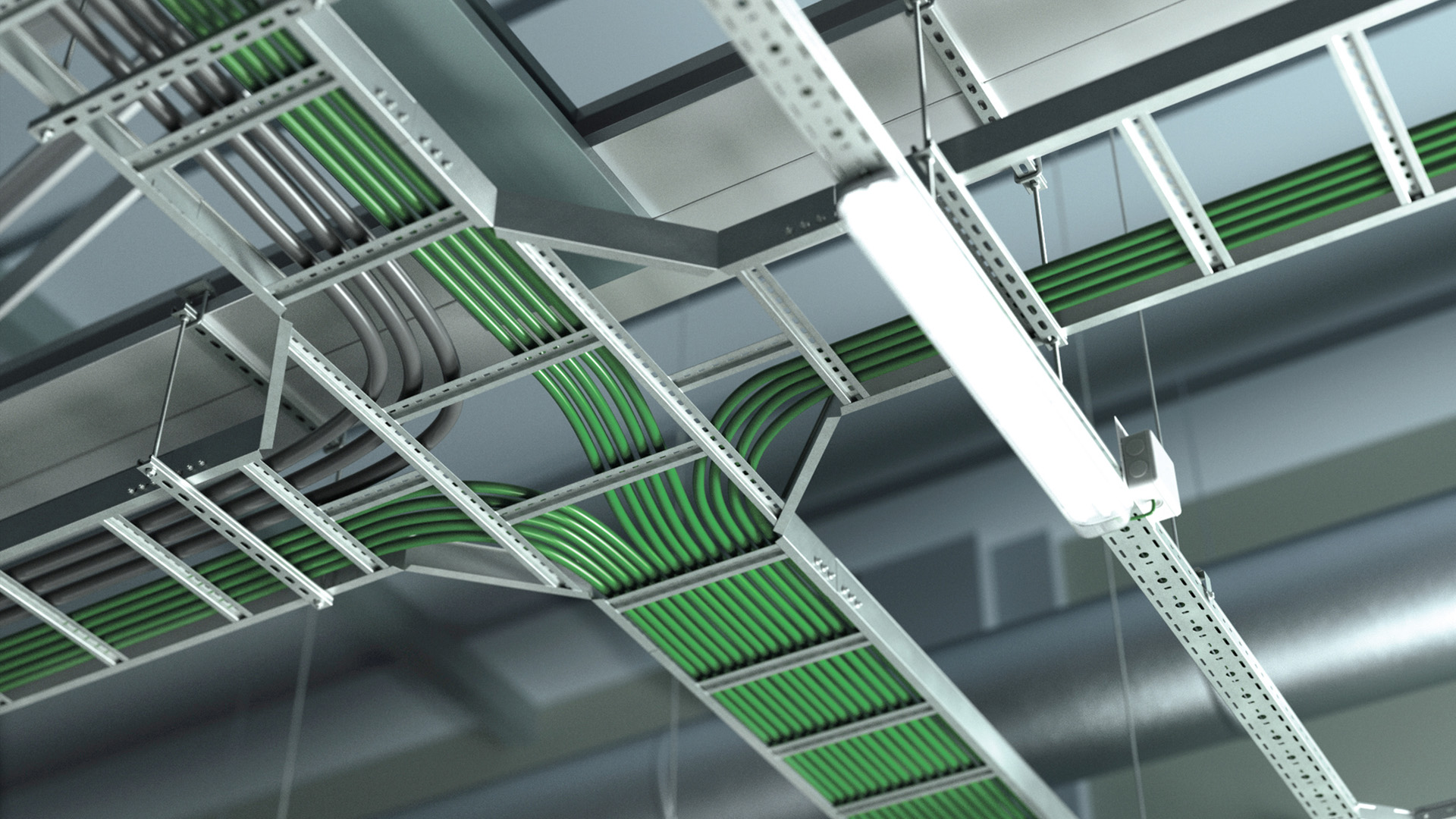

✅ Количество точек подключения: Система лотков должна быть присоединена к главной заземляющей шине (шине с нулевым потенциалом) не менее чем в двух местах — с разных сторон трассы. Кроме того, заземление обязательно устанавливается в конце каждого ответвления.

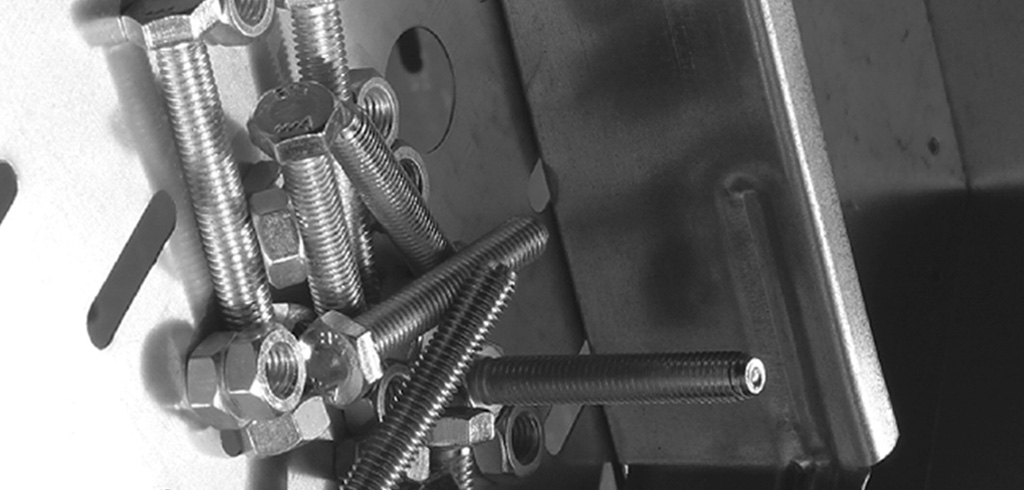

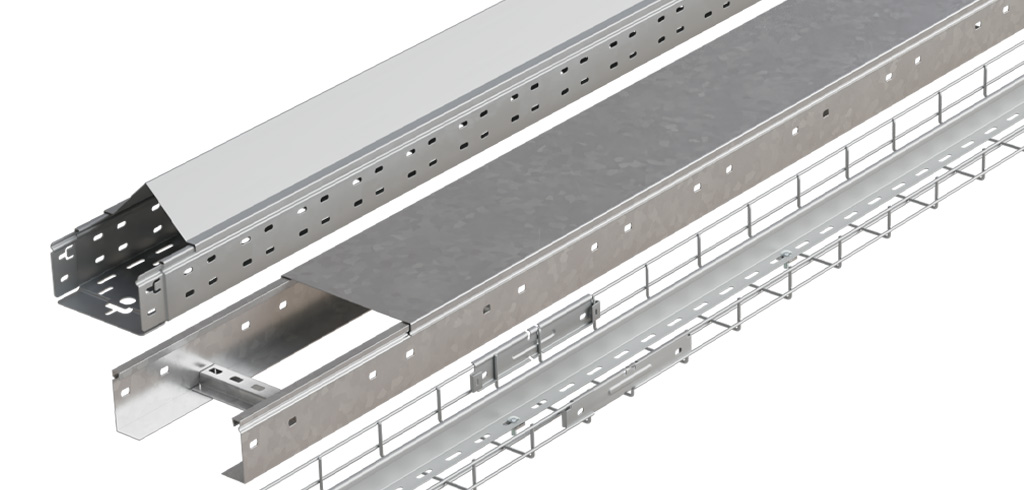

✅ Надежное соединение секций: Электрический контакт между секциями лотков должен соответствовать второму классу по ГОСТ 10434-82. Для этого используются специальный крепеж, предотвращающий самоотвинчивание:

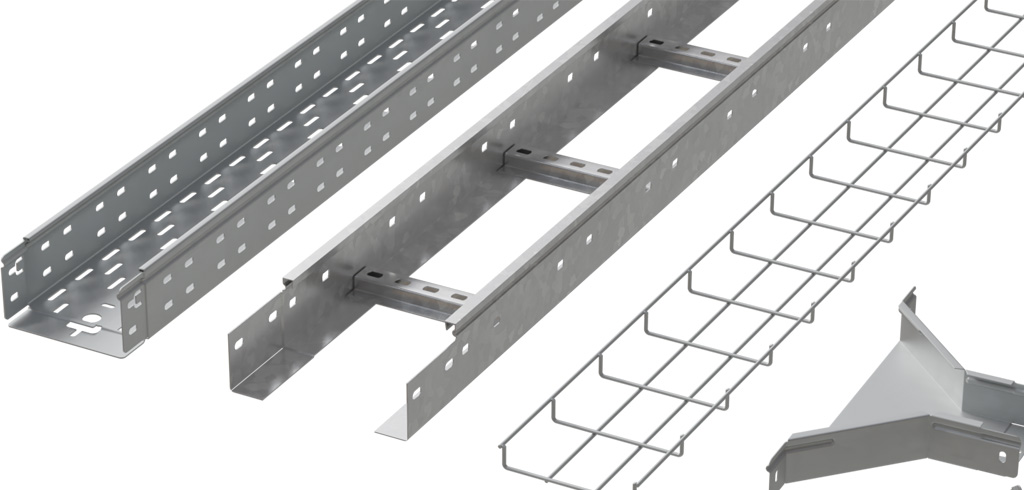

- Для листовых лотков (LPplus, LNplus, LPEplus, LNEplus, LP, LN): Винт с широкой шляпкой V6-10 и самоконтрящаяся гайка с фланцем GS6.

- Для лестничных лотков LL N: Болт BT8-16 и самоконтрящаяся гайка с фланцем GS6.

- Для лестничных лотков LL, LLS: Болт BT8-20, шайба SH8, пружинная шайба-гровер SHG8 и гайка G8.

- Для проволочных лотков: Специальные комплекты PSK с самоконтрящейся гайкой GS6. Соединение с заземляющим проводником необходимо выполнять через каждые 20 метров.

✅ Нормируемое сопротивление: Согласно ГОСТ Р 52868-2007, полное сопротивление электрической цепи между любыми двумя точками соединенных секций не должно превышать 50 мОм. Это гарантирует, что в случае аварии ток уйдет в землю достаточно быстро для срабатывания защитной аппаратуры.

Заземление кабельных лотков — это не бюрократическая процедура, а критически важный этап монтажа. Пренебрежение им создает прямую угрозу жизни и здоровью персонала, а также риск выхода из строя дорогостоящего оборудования.

Использование качественных комплектующих «СИСТЕМА КМ» и строгое следование правилам ПУЭ и ГОСТ — это залог не только электробезопасности, но и бесперебойной работы всей кабельной инфраструктуры объекта.

Используйте только сертифицированные компоненты и доверяйте монтаж квалифицированным специалистам!
