Крепление гофрированной трубы: технология профессионального монтажа

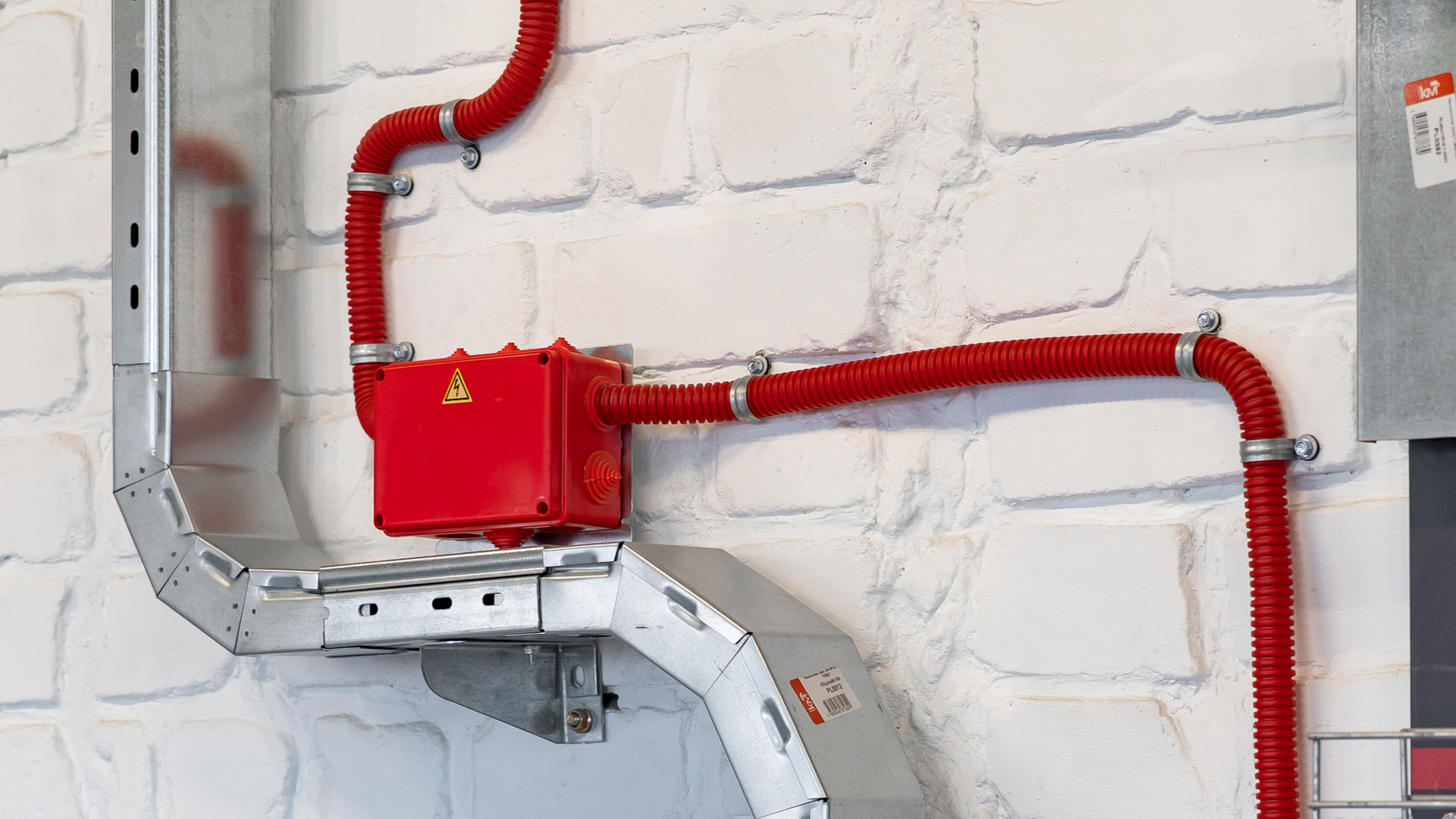

Качественный электромонтаж сегодня редко обходится без гофрированных труб. Однако даже самая лучшая ПВХ или ПНД гофра превратится в проблему, если неправильно закрепить ее на стене или потолке. Провисание, повреждение изоляции при вибрации, неэстетичный вид — последствия выбора неподходящего крепежа. В этой статье разберем, какие бывают виды креплений гофрированной трубы, на что обратить внимание при выборе и как не ошибиться с шагом крепления.

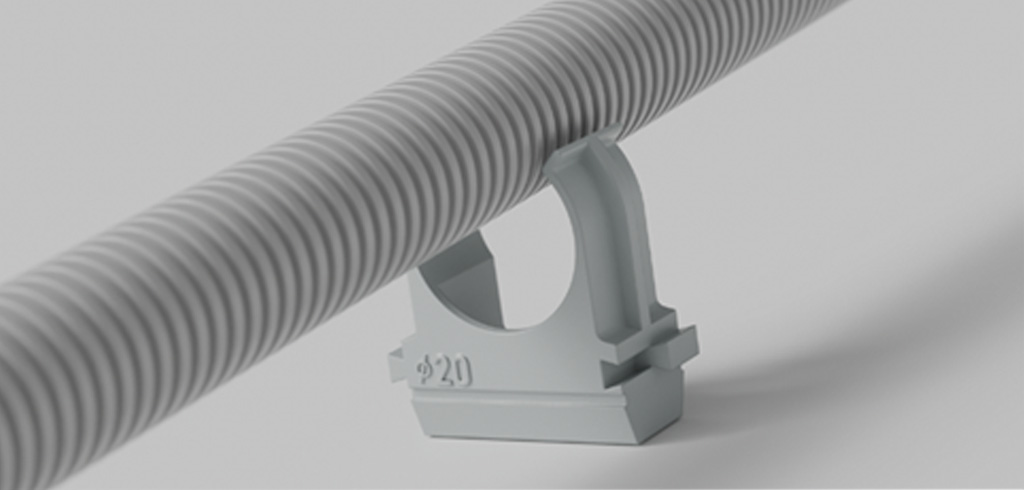

Для гофрированных труб ПВХ диаметром от 16 до 50 мм оптимальным выбором станут пластиковые клипсы. Это решение для монтажников, ценящих скорость и удобство. Клипсы идеальны для прокладки трасс по стенам, потолкам и в перегородках.

Материал пластик обладает высокой устойчивостью к ультрафиолету и химическим веществам, поэтому такие крепления можно смело использовать как внутри помещений, так и снаружи.

Удобство монтажа: В клипсе предусмотрено технологическое отверстие, которое дает вам свободу выбора инструмента:

• Крепление монтажным пистолетом (для быстрого монтажа к бетону).
• Крепление под дюбель или саморез (для дерева, кирпича, гипсокартона).

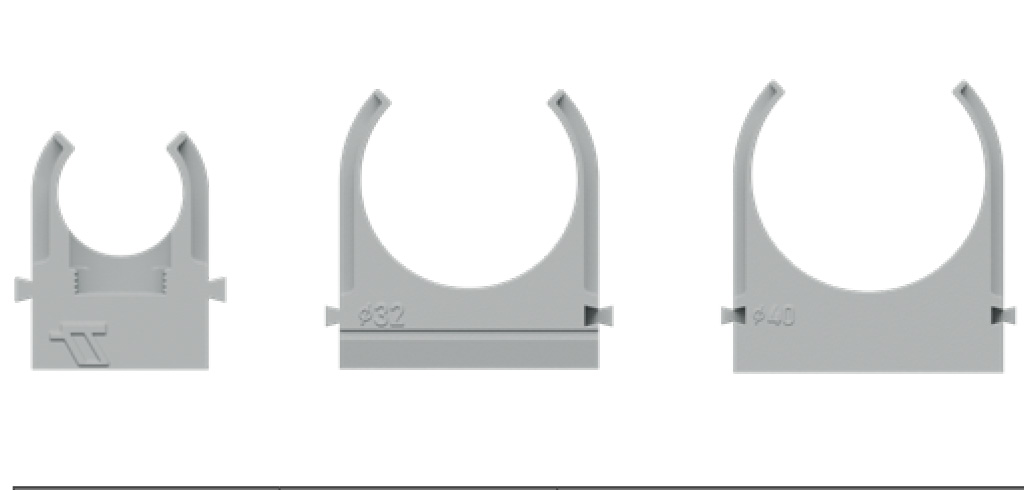

Система соединения - главная инженерная особенность данного крепежа. Клипсы разных диаметров можно соединять между собой в блоки. Для этого предусмотрены специальные фиксаторы типа «ласточкин хвост». Это позволяет вести несколько параллельных линий строго с заданным шагом, не покупая дополнительные аксессуары.

Это универсальное решение для тех случаев, когда важна жесткость фиксации и работа с трубами разного диаметра.

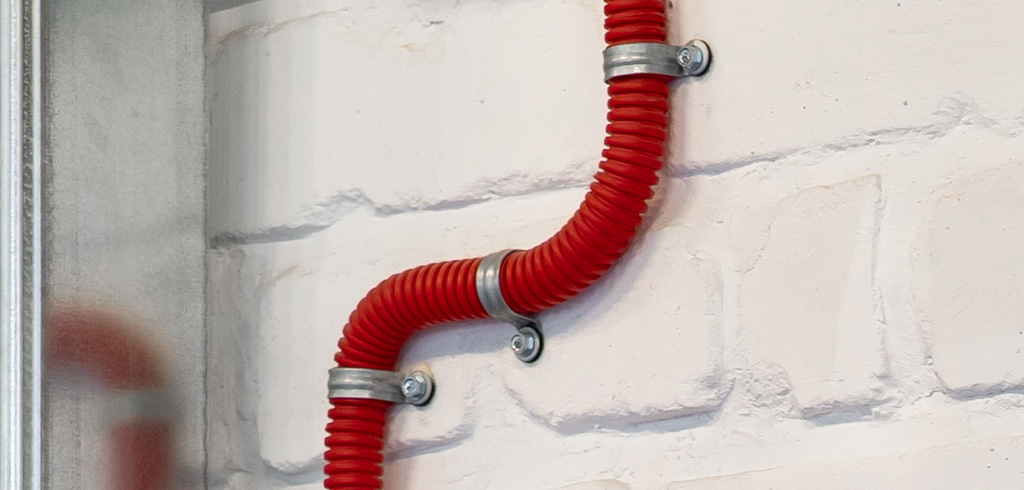

Скобы изготавливаются из стали, не имеют острых кромок. Это критически важно, так как даже небольшой заусенец может перетереть стенку гофры со временем.

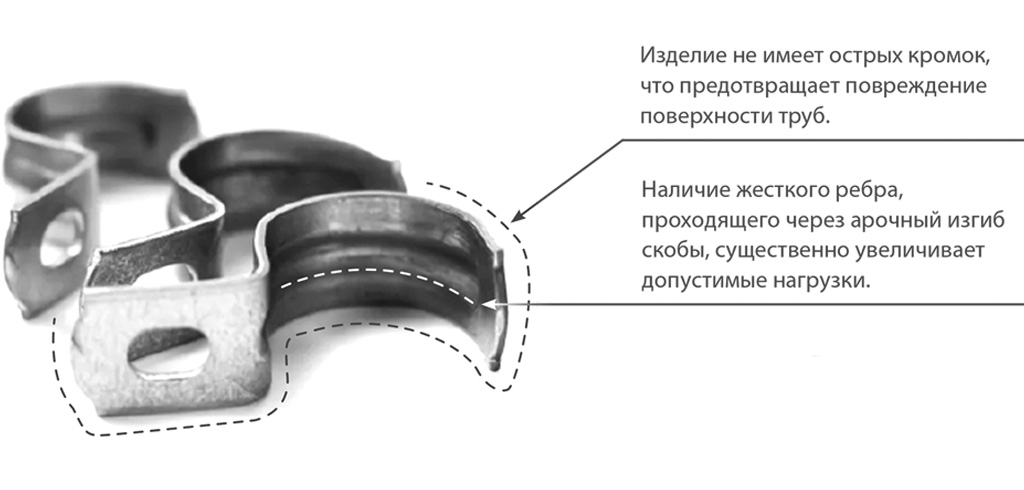

Конструктивная особенность скоб — жесткое ребро, проходящее через арочный изгиб. Именно оно позволяет изделию выдерживать повышенные нагрузки без деформации, что выгодно отличает их от дешевых аналогов.

Диапазон размеров: Подходят для гофрированных труб наружным диаметром от 16 до 50 мм.

Для ответственных участков трассы, где возможны высокие механические нагрузки (гофрированная труба ПНД с пучком кабелей), лучше использовать двухлапковый крепеж.

Две лапки обхватывают трубу с обеих сторон, обеспечивая равномерное распределение нагрузки. Это увеличивает жесткость конструкции и предотвращает любое смещение. Два отверстия для крепежа позволяют надежно зафиксировать скобу не только на стене, но и на металлических лотках и потолочных перекрытиях.

Применение: Крепление магистральных линий, монтаж в условиях вибрации (возле работающего оборудования), установка тяжелых металлорукавов.

Мало выбрать качественный крепеж, нужно еще и правильно его установить.

1. Соответствие маркировки. Маркировка клипсы или скобы должна строго соответствовать внешнему диаметру гофры.

2. Практические рекомендации по шагу крепления. Опираясь на техническую литературу и рекомендации для монтажа, можно вывести следующие ориентиры:

• Для горизонтальных участков (стена, потолок) оптимальное расстояние составляет 40–60 см.
• Для вертикальных трасс расстояние между креплениями может составлять 70–80 см.
• Если вы монтируете трубу ПНД или пучок проводов большого сечения, расстояние лучше сократить до 30–40 см.

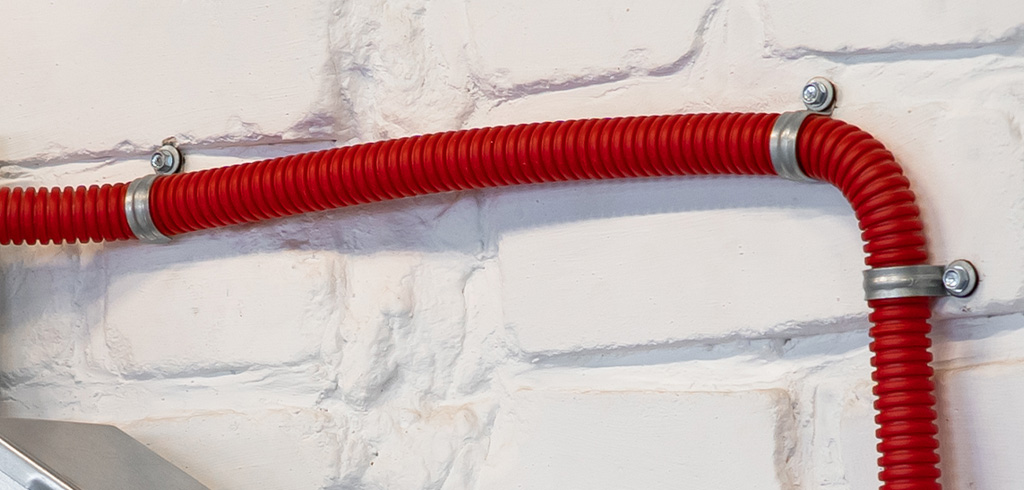

• На поворотах трассы обязательно ставьте дополнительные крепления с обеих сторон изгиба (в 5–10 см от угла).
• Первая клипса должна находиться не далее 10–15 см от распределительной коробки.

3. Технология для разных поверхностей:

• Бетон и кирпич. Используйте перфоратор. Под наши клипсы и скобы сначала сверлится отверстие, затем крепеж фиксируется саморезом.
• Вариант из дерева. Скоба или клипса крепится прямо на саморез без предварительного сверления.
• Гипсокартон. Здесь нужна особая аккуратность. Используйте дюбели, которые раскрываются за листом. Вкручивать саморез непосредственно в ГКЛ нельзя — крепление быстро вырвет.

4. Укладка. Гофрированная труба с уже протянутым кабелем защелкивается в клипсу или заводится под «лапки» скобы.

Выбор крепления для гофрированной трубы — это вопрос сохранности кабеля и эстетики всей проводки. СИСТЕМА КМ предлагает полный спектр решений: от пластиковых клипс для быстрого монтажа до усиленных металлических скоб для тяжелых условий эксплуатации.

Выбирайте то, что подходит именно под вашу задачу, и монтируйте с уверенностью.
