Какой должен быть шаг крепления лотков

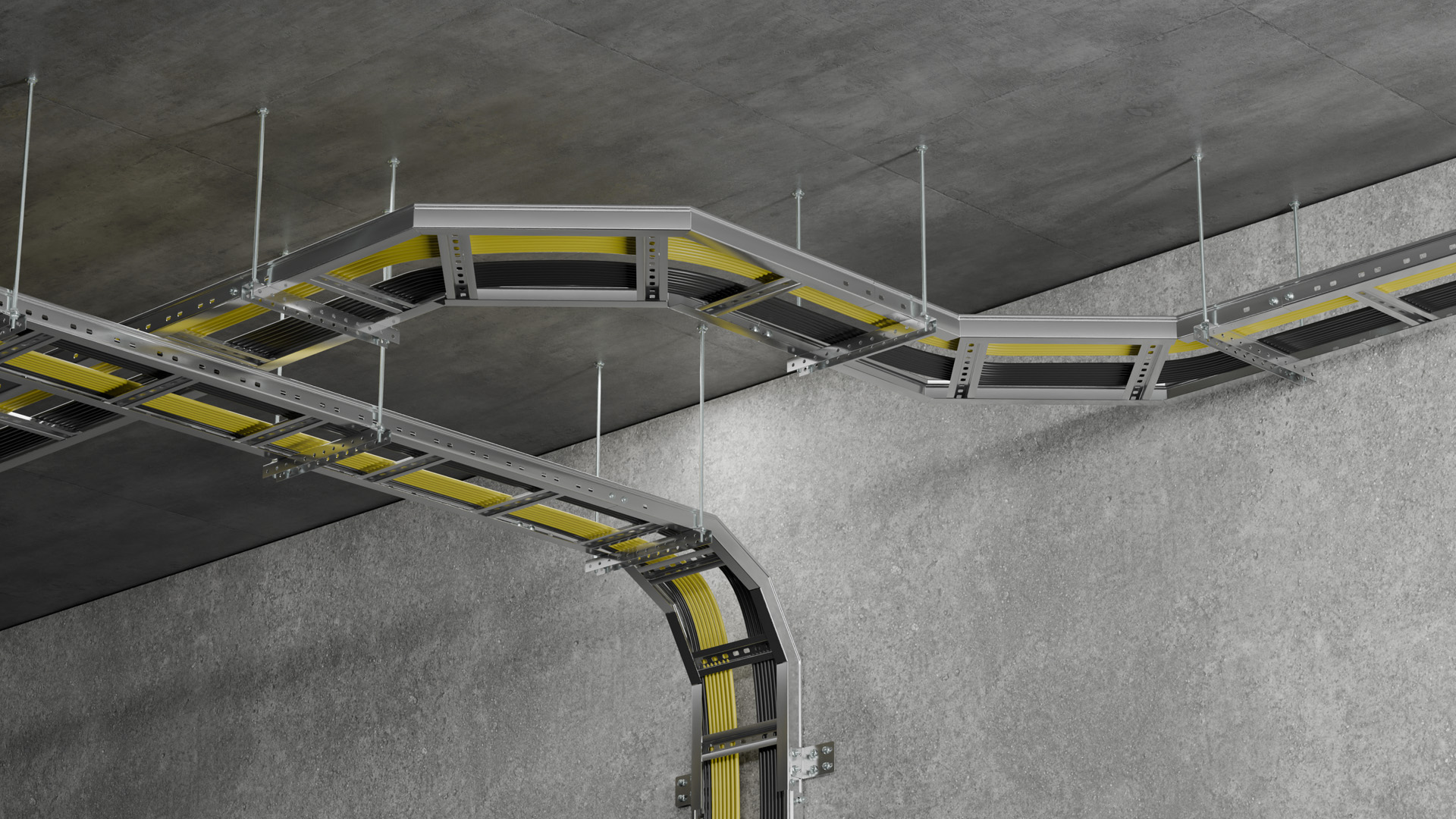

Несущая способность кабельного лотка — не единственное, что определяет надёжность трассы. Даже правильно подобранный лоток не выдержит нагрузку, если опоры стоят слишком редко или неудачно расположены относительно стыков и поворотов. Разберём, из чего складывается шаг крепления, и приведём рекомендации по расстановке опор из альбома типовых решений СИСТЕМА КМ.

Как определяется несущая способность лотка

По ГОСТ Р 52868-2021 допустимая рабочая нагрузка лотка задаётся двумя проверками:

• прогиб под рабочей нагрузкой не должен превышать нормируемую долю пролёта;
• разрушающие испытания — лоток доводят до обрушения, а зафиксированную разрушающую нагрузку делят на коэффициент запаса 1,7.

Диаграммы безопасных рабочих нагрузок (БРН) с учётом этих проверок приведены в каталоге кабеленесущих систем СИСТЕМА КМ.

От чего зависит шаг крепления

Чтобы верно подобрать шаг крепления и интервал между опорами, нужно учесть два параметра:

• несущую способность лотка;
• несущую способность монтажных элементов;
• конструктивные особенности здания;
• несущую способность основания (стен) и анкерной техники.

Тип основания влияет на шаг не меньше остальных факторов. Например, стена из сэндвич-панелей может не выдержать высокую нагрузку — тогда шаг крепления уменьшают, а крепёж подбирают с учетом конструктивных особенностей.

Ориентироваться только на паспорт лотка, в отрыве от крепежа и основания, — недостаточно.

Запас на будущее расширение

Кабельная трасса должна быть рассчитана на будущее расширение в размере 15% от уже предусмотренного согласно проекту объёма кабельной продукции.

Учитывается:

• возможность замены кабеля во время монтажа;
• прокладка дополнительных линий при эксплуатации;
• другие подобные случаи.

Этот запас напрямую влияет на нагрузку — а значит, и на шаг опор.

Где располагать стыки лотков

Листовые, лестничные и проволочные лотки ТМ СИСТЕМА КМ® прошли испытания на соответствие ГОСТ 52868-2021, которые показали, что лотки выдерживают заявленную нагрузку при соблюдении условий хранения, перевозки, монтажа и эксплуатации.

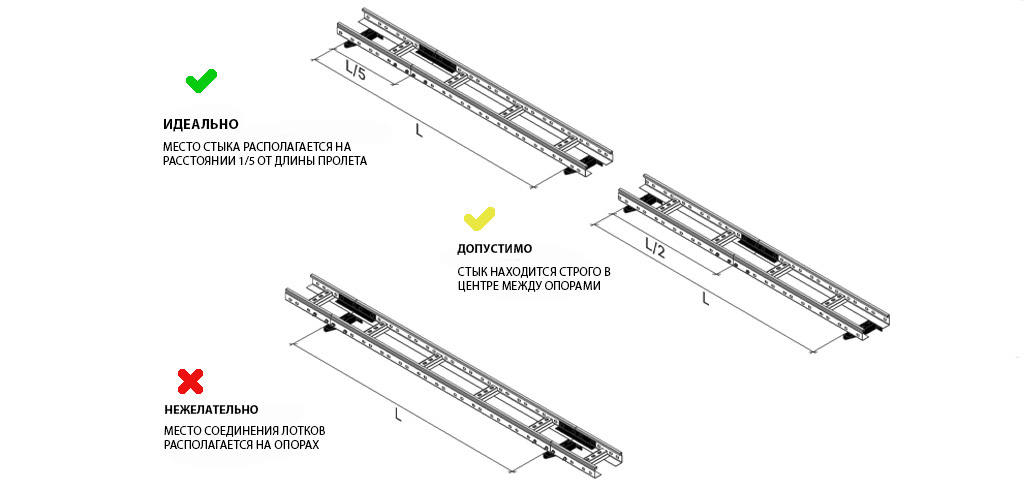

Рекомендуется проектировать кабельную трассу так, чтобы стык двух лотков не лежал на опоре.

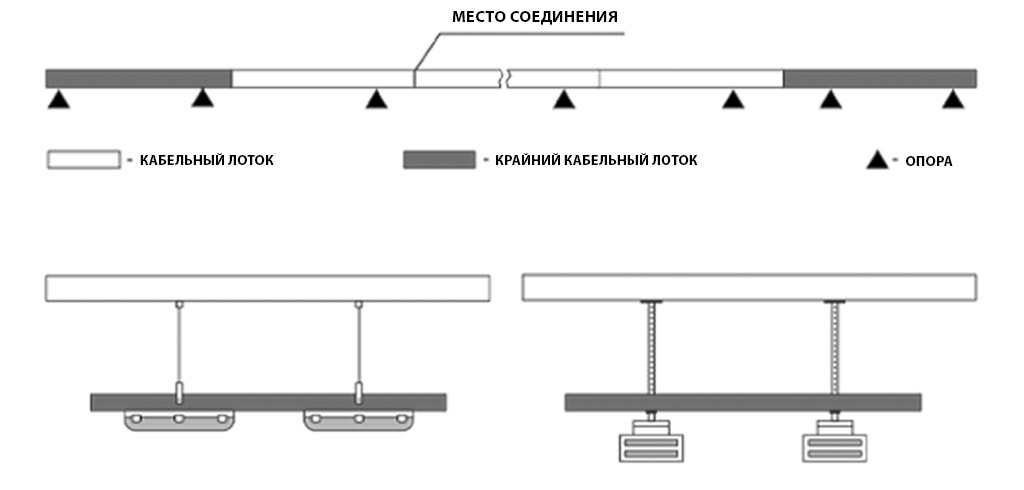

Рационально — смещать место соединения лотков на 1/5 величины пролёта между опорами.

При таком расположении на крайних секциях нужно разместить минимум по 2 опоры.

Опору от места соединения секций рекомендуется располагать на расстоянии не более 600 мм.




Поворотные секции

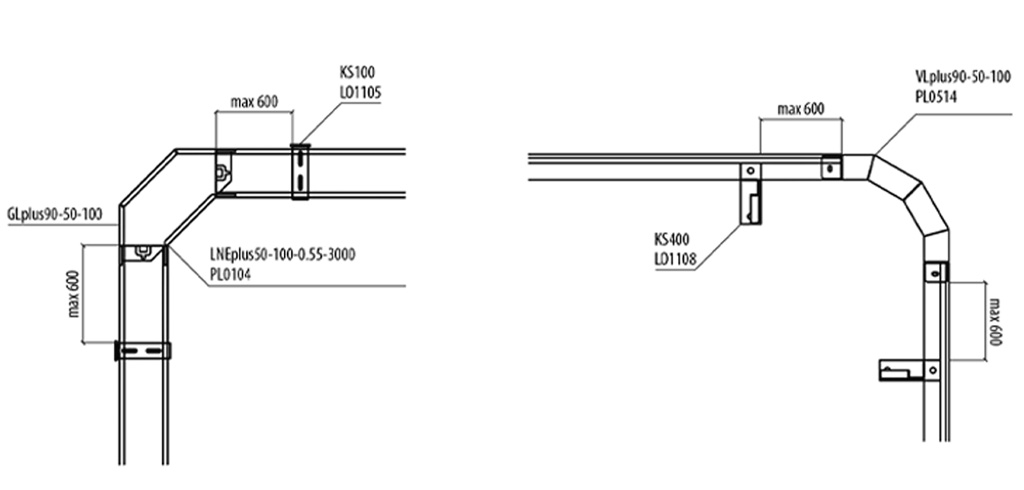

Рекомендуемое расположение опор для различных секций показано на схемах.

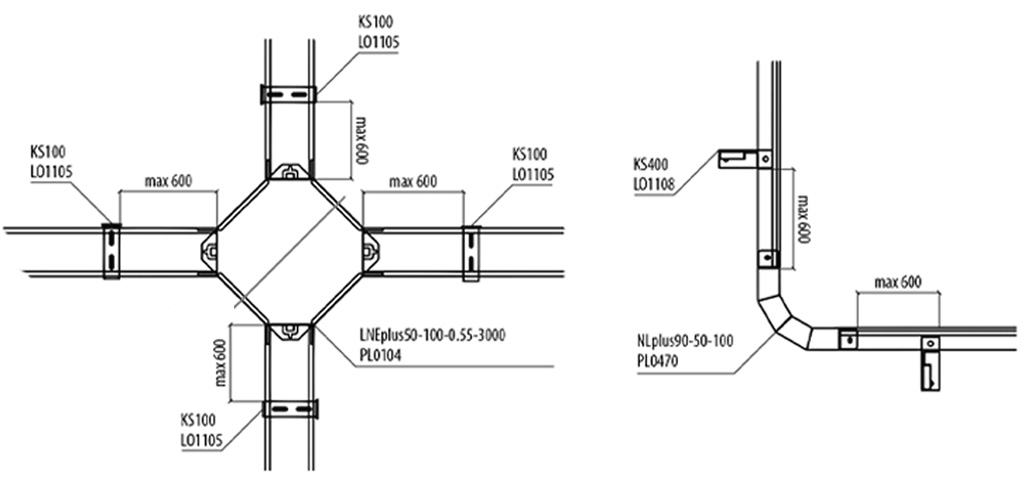

Если радиус поворота секции превышает 300 мм, на каждую часть Х-образной секции рекомендуется добавить по одной опоре.

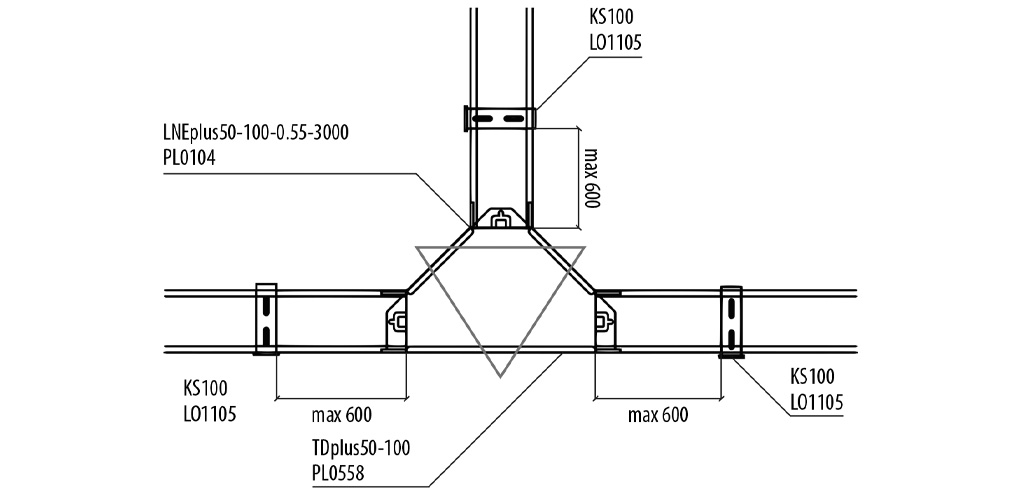

При радиусе поворота более 300 мм на каждую часть равносторонней Т-образной секции рекомендуется устанавливать дополнительную опору.




Крепление к металлоконструкциям

В качестве основания для кабеленесущих систем могут выступать металлические перекрытия и прочие несущие металлоконструкции. Требования к защите от соскальзывания здесь различаются:

• вертикальные конструкции — зажимной крепёж обязательно оснащается защитой от соскальзывания силами заказчика;
• горизонтальные конструкции — защита от соскальзывания не нужна, если несущая способность конструкции признана достаточной.

Расстояния при размещении под потолком и параллельно

Если кабельные лотки для кабелей электроснабжения монтируются под потолком:

• расстояние не менее 300 мм от верха лотка до потолка;
• расстояние по вертикали между двумя параллельно установленными лотками — минимум 200 мм.

Крепление светильников на лотке

Если на кабельном лотке предусмотрено крепление светильников, их лучше размещать в зоне подвесов, если это конструктивно возможно.

Такой подход позволяет не создавать дополнительных изгибающих нагрузок на лоток в пролёте между опорами и сохранить его несущую способность.




Крепление кабеля — часть системы

Чтобы исключить механические повреждения кабельной продукции в процессе монтажа и эксплуатации, кабель фиксируют:

• при горизонтальной прокладке — в начале и конце трассы, по обе стороны изгиба и у концевых заделок;
• при вертикальной прокладке — на каждой конструкции.

Если лоток укорачивается режущим инструментом, кромки среза обрабатывают — иначе можно повредить оболочку кабеля при укладке.

Шаг крепления лотков — это не универсальная цифра, а расчётный параметр. Он зависит от несущей способности лотка (по ГОСТ Р 52868-2021), монтажных элементов и основания, от нагрузки с учётом запаса, а также от расположения стыков и поворотных секций. Соблюдение рекомендаций по расстановке опор сохраняет несущую способность трассы и предотвращает деформацию лотков при эксплуатации.

Более подробные рекомендации по креплению, подбору крепежа и типовым узлам для конкретных секций — в альбоме типовых решений СИСТЕМА КМ.
