Установка оборудования на мягкой кровле: как уберечь фасад и освободить прилегающую территорию

Установка оборудования на крыше здания – задача, требующая тщательного планирования. Часто возникает вопрос о создании надежной и безопасной опоры, которая не повредит кровлю и не потребует дорогостоящего ремонта. Традиционные методы, такие как переделка кровли под оборудование, затратны. В этой статье рассмотрим эффективный и экономичный вариант – использование опорных конструкций для мягкой кровли.

Мягкая кровля — это современное и надежное решение для многих зданий. В последнее время все больше набирает популярность размещение оборудования на плоской кровле, этот способ дает много преимуществ которые очень важны: удобство подключения и обслуживания вентиляционного оборудования, систем кондиционирования здания.

Но монтаж оборудования на мягкой кровле требует особого подхода. Один неверный шаг — и вы можете столкнуться с проколами, деформациями и протечками. А это не только дополнительные расходы на ремонт, но и риск потерять доверие заказчика.

И вот тут на сцену выходят кровельные опоры. Они как спасательный круг для вашей кровли. Их задача — равномерно распределить нагрузку, защитить гидроизоляционный слой и сделать так, чтобы оборудование стояло как вкопанное.

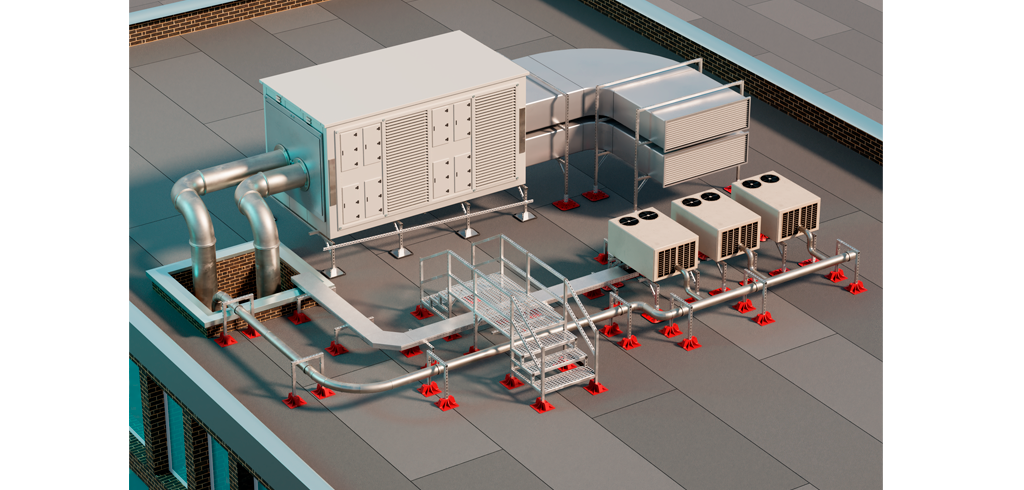

• Системы вентиляции и кондиционирования
• Противопожарное оборудование
• Кабельные трассы и трассы коммуникаций.

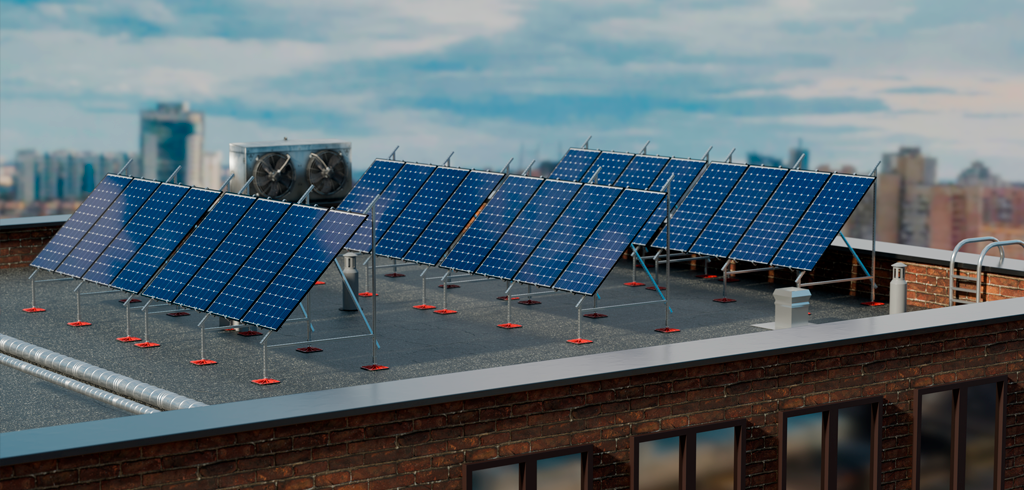

• Солнечные панели.
• Переходные мостики и площадки для обслуживания.

Варианты установки оборудования на мягкой кровле

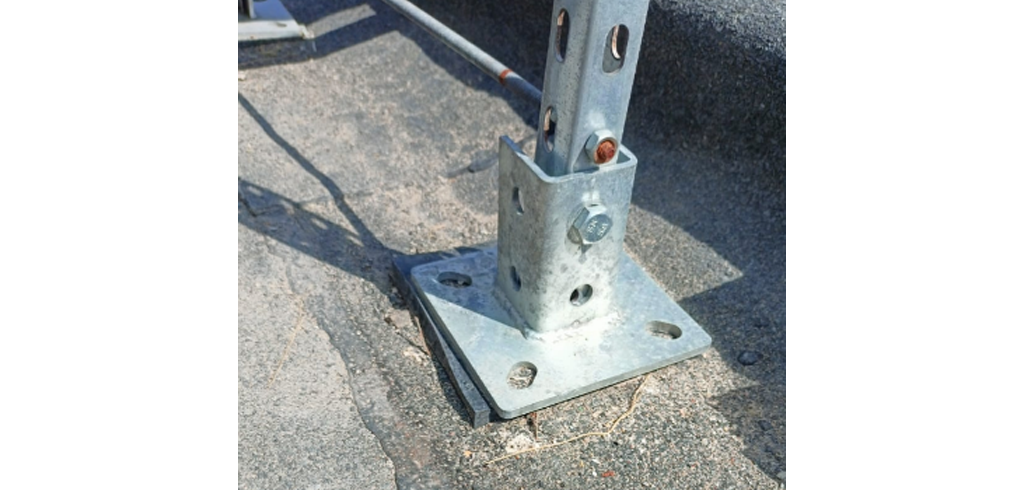

1. Металлические конструкции, опирающиеся на основание крыши. Металлические опоры могут крепиться к железобетонным плитам, стяжкам или профилированному листу.

• Заказчики не всегда готовы к вмешательству в конструкцию кровли.
• Риск разгерметизации и протечек.
• Увеличение сроков сдачи объекта и дополнительные затраты.



2. Армированная цементно-песчаная стяжка. Если позволяет проект, можно залить стяжку через разделительный слой из геотекстиля поверх полимерной мембраны.

Минусы:

• Дополнительная нагрузка на фундамент, которая должна быть учтена на этапе проектирования.
• Трудоемкость и длительность процесса.

3. Опорные конструкции для распределения нагрузки. Специальные опоры, такие как TECHNORAPTOR FOOT от ТМ СИСТЕМА КМ, равномерно распределяют вес оборудования и исключают повреждение теплоизоляции и гидроизоляции. А отсутствие сварных работ позволит избежать лишние риски и упростит установку.

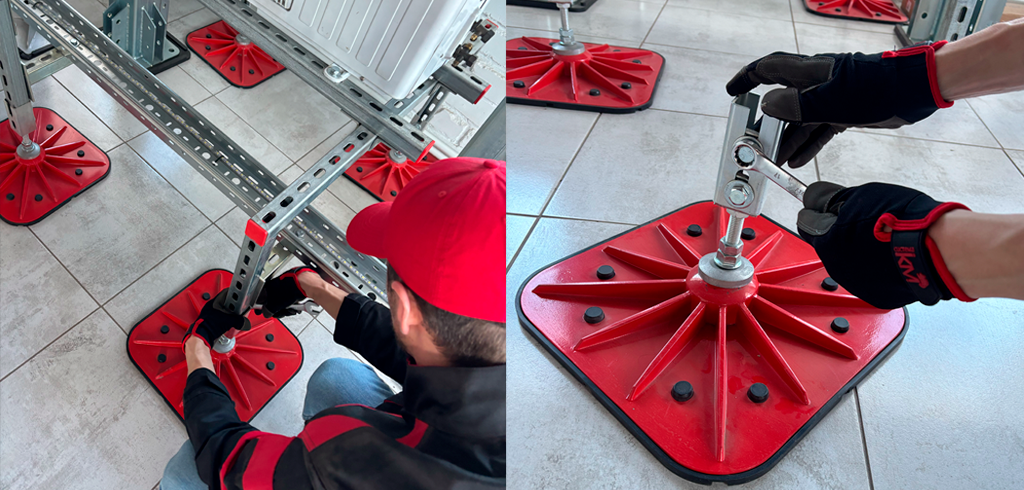

Для сборки конструкций СИСТЕМА КМ достаточно уровня и ключа на 17, (при установке рекомендуется проверять момент затяжки динометрическим ключом 25-30 Н-м )

Плюсы:

• Минимальное вмешательство в конструкцию кровли.
• Быстрый монтаж.
• Защита от протечек и повреждений.

Что такое кровельные опоры

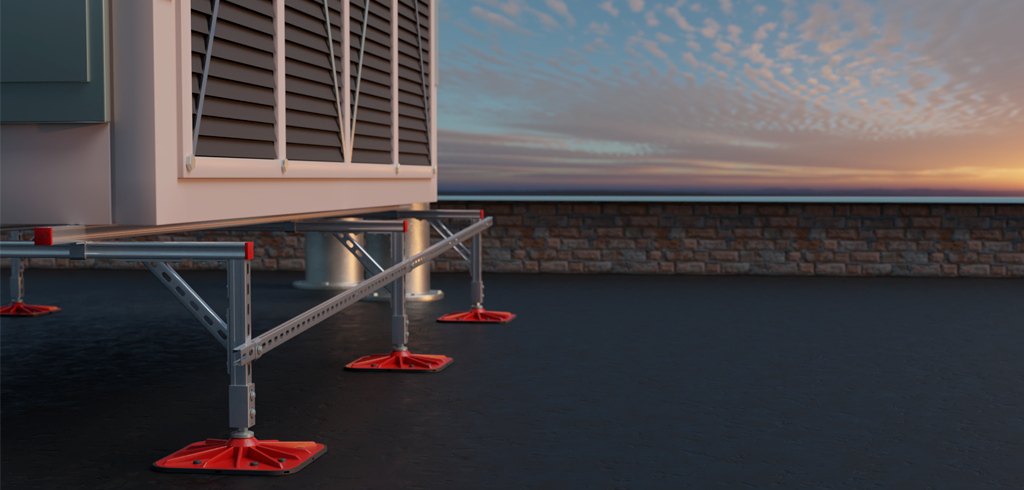

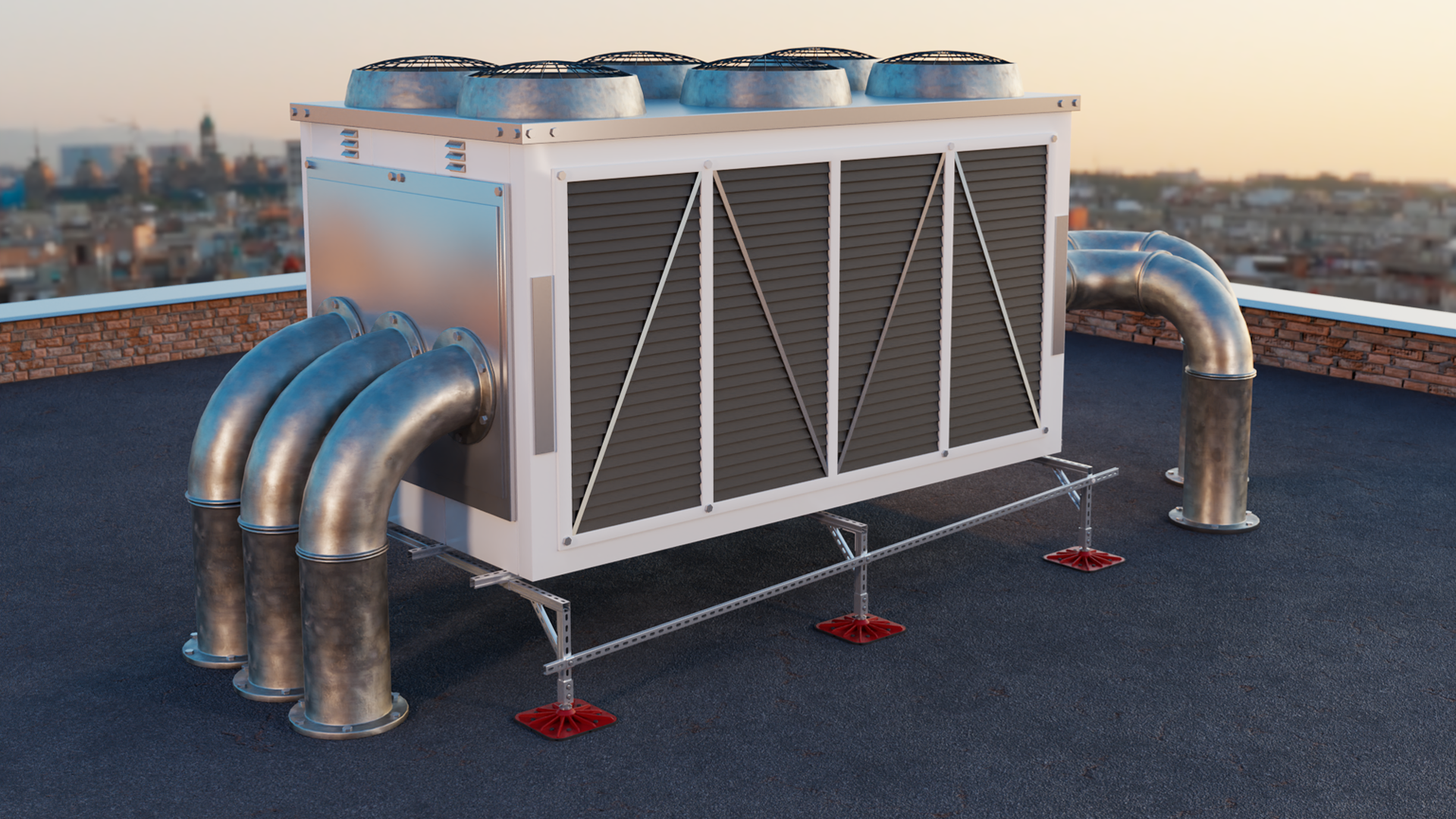

Опорная система для плоской кровли TECHNORAPTOR FOOT от СИСТЕМА КМ— это инновационное решение для безопасного монтажа оборудования на мягкой кровле. Она идеально подходит для установки кондиционеров, солнечных панелей, вентиляционных систем, трубопроводов, крышных вентиляторов, оборудования дымоудаления и других коммуникаций, обеспечивая надежность и защиту кровельного покрытия.

Основные преимущества кровельных опор TECHNORAPTOR FOOT:

1. Защита кровли: Антивибрационный коврик предотвращает продавливание гидроизоляционного слоя и исключает скольжение оборудования.
2. Универсальность: Опоры подходят для полимерных и битумно-полимерных кровель, компенсируют уклон крыши до 8 и вращаются на 360, что делает монтаж простым даже на сложных поверхностях.
3. Высокая нагрузка: Способны выдерживать нагрузку до 2000 кг (при рекомендованной нагрузке 500 кг), что делает их идеальным решением для тяжелого оборудования.
4. Долговечность: Изготовлены из алюминиевого сплава, устойчивого к коррозии и химическим воздействиям. Также в ассортименте СИСТЕМА КМ есть опоры и конструкции в исполнении горячий цинк.
5. Разнообразие выбора: в нашем каталоге представлены решения для любого покрытия кровли: начиная с престижной ПВХ-мембраны, для которой идеально подойдет подложка из бутадиен-метилстирольного каучука, заканчивая «битумной кровлей», для которой было создано более бюджетное решение из термоэластапласта.

Когда речь заходит о монтаже оборудования на мягкой кровле, многие пытаются сэкономить на опорах, думая, что это лишняя трата денег. Но на практике оказывается, что такой подход обходится гораздо дороже. Почему? Давайте разберемся.

Как уже упоминалось, качественно выполнить узел примыкания гидроизоляции к металлическим опорам — сложная задача, что увеличивает вероятность протечек. Их устранение потребует дополнительных временных и финансовых затрат. Если же вода проникнет в утеплитель и вызовет образование плесени, это приведет к необходимости полной переделки кровли, а это дорогостоящий процесс. Кроме того, возникают труднодоступные участки, для работы с которыми требуется увеличивать высоту металлических опор, что также ведет к росту затрат.

Да, кровельные конструкции - это затратно, но это удобно и безопасно. Важно, что на кровельных опорах TECHNORAPTOR FOOT оборудование будет стоять надежно и исполнять свои функции. Сборка конструкций осуществляется без сварочных работ. А фиксация резьбы шайбой гровер позволяет избежать расслабления затяжки.

Кровельные опоры не только защищают кровлю от повреждений, но и продлевают её срок службы. Это значит, что вы не только избегаете расходов на ремонт, но и снижаете затраты на обслуживание кровли в будущем.

5 шагов к грамотному монтажу

Монтаж оборудования на мягкой кровле — это не просто техническая задача, а процесс, который требует внимания к деталям и правильного подхода. Чтобы избежать ошибок и сэкономить деньги, следуйте этим пяти шагам:

1. Рассчитайте нагрузку. Убедитесь, что кровля выдержит вес оборудования.
2. Выберите опоры, подходящие для вашего покрытия кровли.

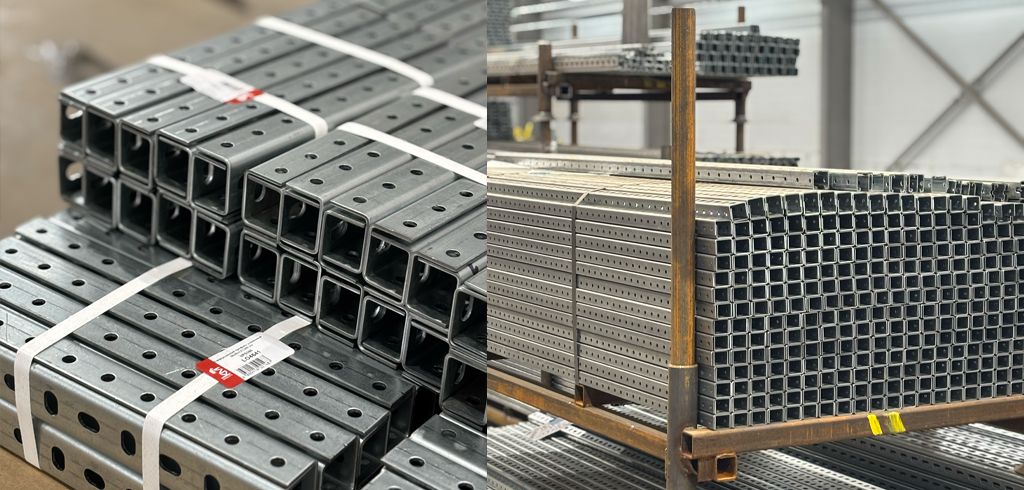

3. Используйте типовые решения. В нашем каталоге более 100 готовых конструкций. Они позволяют сэкономить время на проектирование и упрощают процесс монтажа. На них уже рассчитана максимальная нагрузка и габаритные размеры, разработаны типовые узлы для наших систем на основе страт-профиля. Поставляются комплектом, подробную инструкцию по монтажу типовых узлов можно найти на сайте.
4. Учитывайте уклон кровли. Это может усложнить монтаж, но современные опоры справляются с этой задачей. Опоры от СИСТЕМА КМ компенсируют уклон до 8 и могут вращаться на 360 для точной установки и адаптации к неровностям.
5. Доверьтесь профессионалам. Опытные монтажники — залог успеха. Как мы убедились, использование кровельных опор не только защищает кровлю от повреждений, но и помогает избежать дорогостоящего ремонта.

Если вы хотите сэкономить время, деньги и нервы, начните использовать опорные конструкции от СИСТЕМА КМ уже сегодня. Это не просто элемент конструкции, а ваша страховка от лишних расходов и головной боли.

Выбирайте надежные решения для долговечности и безопасности ваших проектов!
