Проектирование кабеленесущей системы

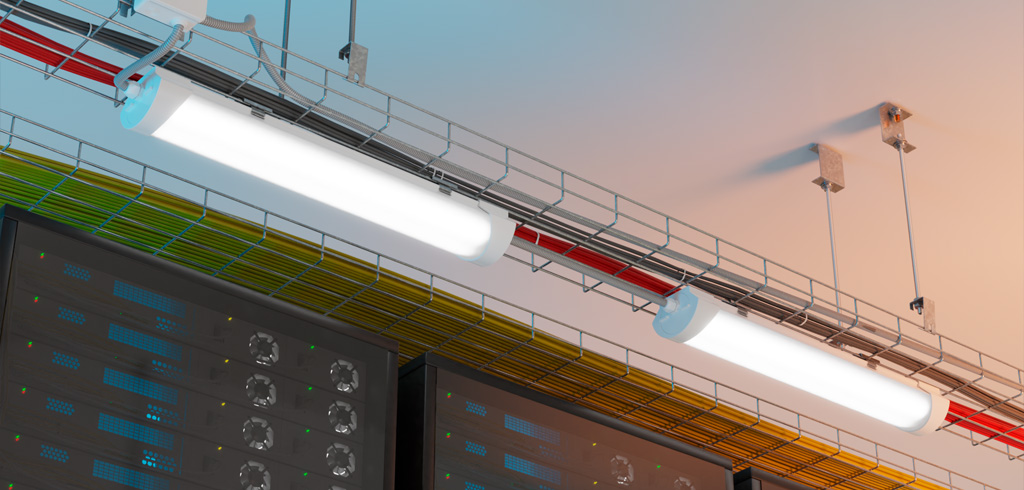

Сегодня для предприятий важно уделять внимание организации надежной и эффективной сетевой инфраструктуры. Ключевым компонентом этой инфраструктуры выступают кабеленесущие системы (КНС).

Разработанные для защиты и управления сетевыми кабелями системы кабельных лотков упрощают создание инженерных трасс различного назначения. С их помощью можно быстро и надежно смонтировать безопасную магистраль и проложить кабельные линии на любых вертикальных поверхностях. Кроме того, КНС облегчают техническое обслуживание, ремонт или модернизацию кабельной инфраструктуры.

В этой статье рассмотрим ключевые этапы проектирования КНС, адаптированной под конкретные сетевые потребности. Поговорим о важности выбора кабельных лотков, а также поделимся советами монтажа.

На что обратить внимание при проектировании КНС

Правильное проектирование создает условия для безопасной и долговечной работы кабельных линий. Для начала стоит проанализировать условия на объекте и конкретные требования к защите сети. Эти данные позволят принимать обоснованные решения на протяжении всего процесса проектирования.

Рассмотрим следующие факторы:

1. Типы и количество кабелей

Учитываются виды кабелей, которые будут установлены, включая силовые линии, оптоволоконные и кабели передачи данных. Предусматривается их расположение и необходимая степень защиты. На основании этого определяется размер и емкость кабельных лотков.

Важно учитывать требования ПУЭ п. 2.1.61: «В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%.»

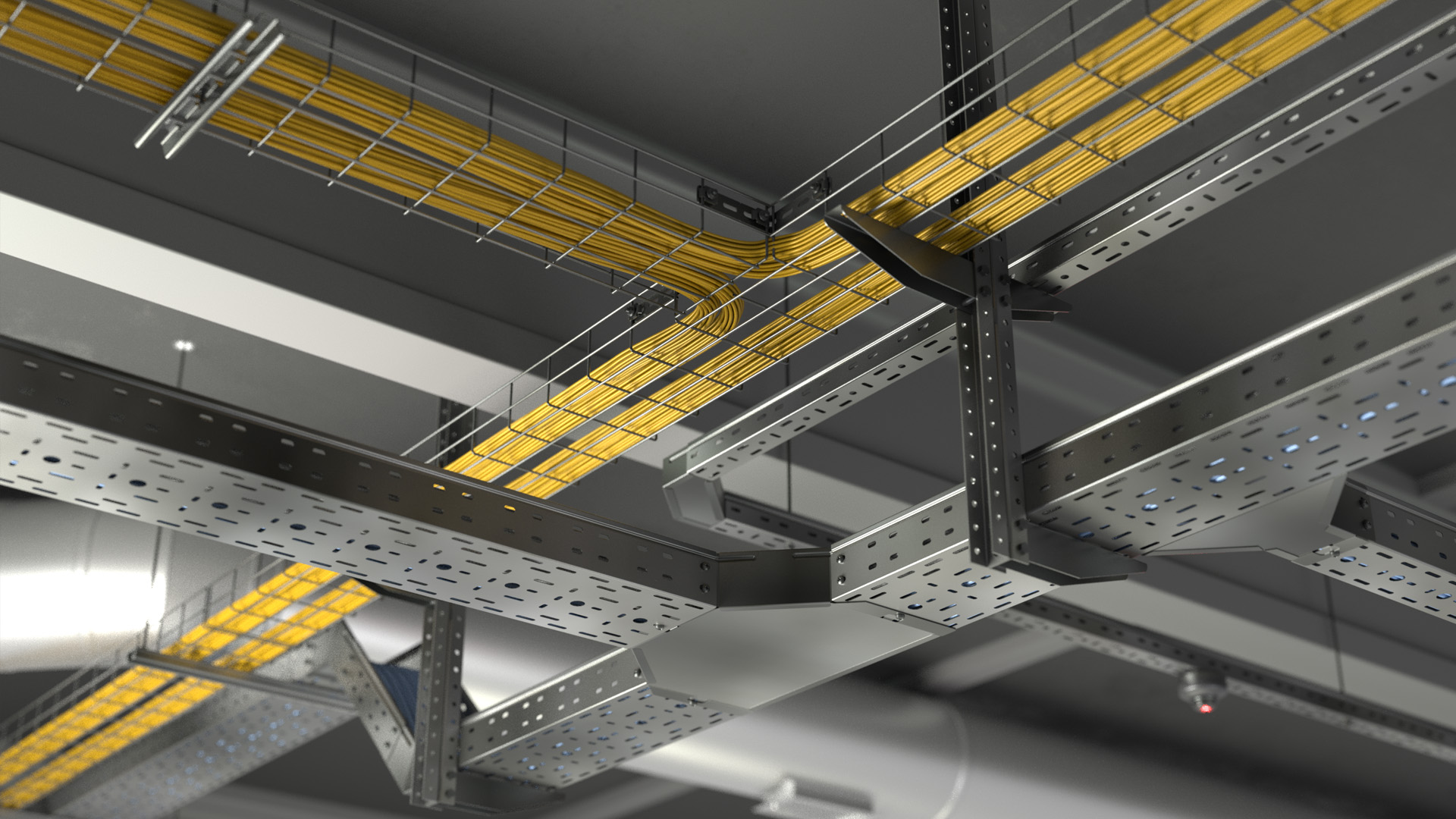

Кроме того, рассматривается схема расположения кабельных трасс — будут ли они прямыми, с изгибами или потребуют вертикальных спусков. Выбирается конфигурация кабельных лотков, которая наилучшим образом соответствует потребностям, обеспечивая при этом достаточный поток воздуха и рассеивание тепла вокруг кабелей.

2. Условия окружающей среды

Оценивается среда, в которой будет установлена КНС. На эксплуатационные характеристики кабельных лотков могут влиять такие факторы, как воздействие влаги, химикатов, солей, ультрафиолета, колебания температур. Поэтому важно выбирать материал для будущей кабеленесущей системы согласно конкретным условиям окружающей среды.

Например, КНС, установленные в прибрежных районах, следует надежно защитить от коррозии. Для этого отдается предпочтение толстому цинковому покрытию. Аналогично, в промышленных условиях наличие токсичных веществ или экстремальных температур может диктовать выбор материала.

3. Возможность модернизации

Заранее прогнозируется будущее расширение кабельной трассы. Рекомендуется при проектировании КНС предусмотреть запас пространства для будущих кабельных установок не менее 25%.

4. Бюджет - важный аспект процесса проектирования

Необходимо учитывать общие расходы проекта, включая установку, обслуживание и возможные затраты на замену, чтобы выбрать наиболее выгодный вариант. Осознанный подход к выбору в конечном итоге способствует долговечности и эффективности кабельных систем.

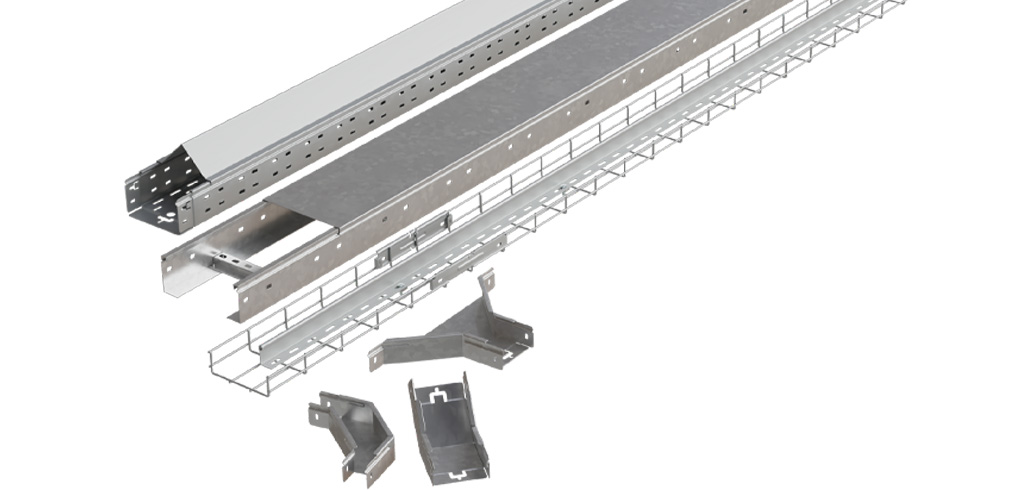

Как выбрать подходящие кабельные лотки

После анализа требований к сети следующим этапом будет выбор подходящей КНС. Правильное определение кабельных лотков существенно влияет на долговечность, безопасность и производительность кабельной трассы.

Мы уже писали полное руководство по выбору подходящего кабельного лотка. Если вы пропустили эту статью, рекомендуем к прочтению.

Здесь отметим коротко, что выбор правильного кабельного лотка — это многогранное решение, требующее тщательного рассмотрения различных факторов. Таких как: грузоподъемность, условия окружающей среды, размер и конфигурация, толщина материала, аксессуары и бюджет. Оценивая эти элементы, можно организовать надежную и эффективную систему управления кабелями, которая будет соответствовать как текущим, так и будущим потребностям.

Планирование монтажа

Правильная прокладка и регулярное обслуживание способствуют долговечности и эффективности функционирования кабеленесущей системы. Необходимо планировать монтаж с учетом этих аспектов:

• Расстояние между опорами. С учетом веса и диаметра кабеля рассчитывается соответствующее расстояние между опорами, чтобы предотвратить провисание кабеля и обеспечить правильное распределение веса.

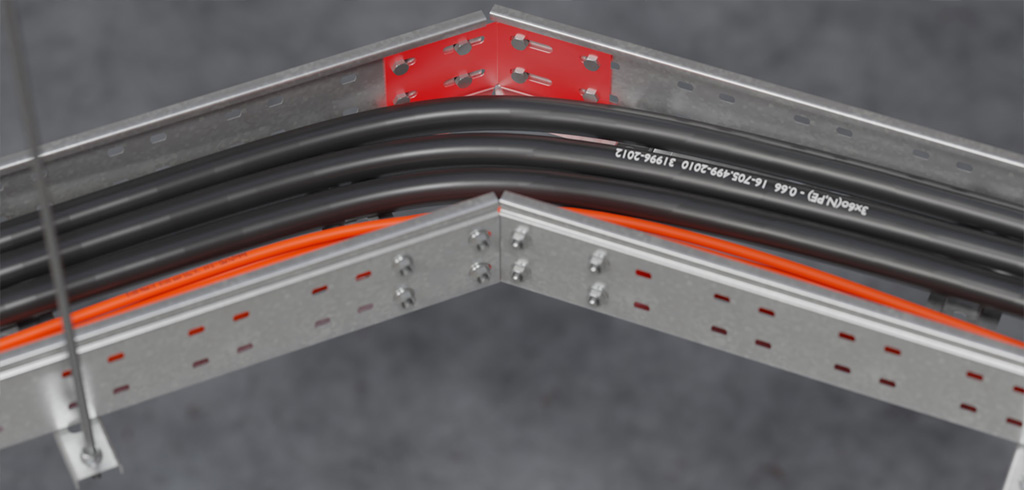

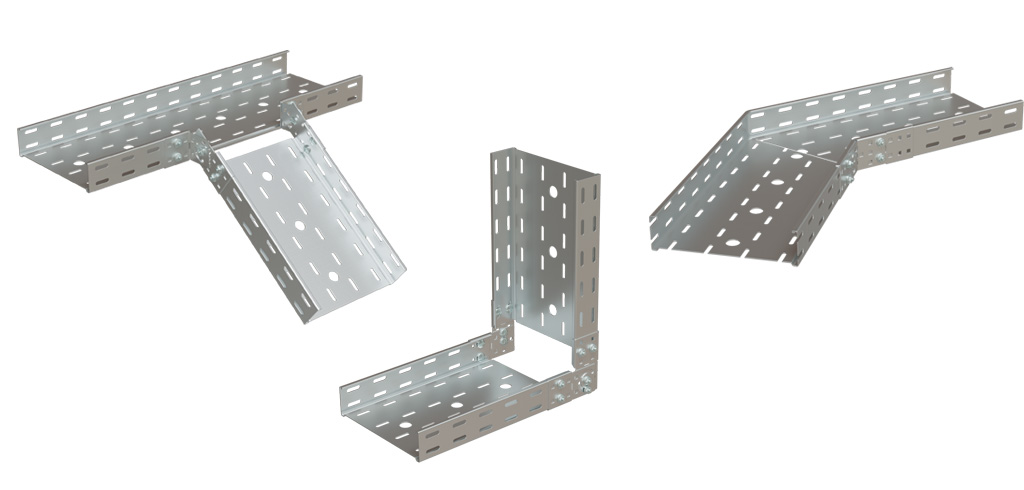

• Радиус изгиба кабеля. Подбираются фасонные изделия в соответствии с радиусами изгиба кабеля. Следует помнить, что чрезмерно крутые повороты при прокладке кабеля могут привести к потере сигнала и механическим повреждениям.

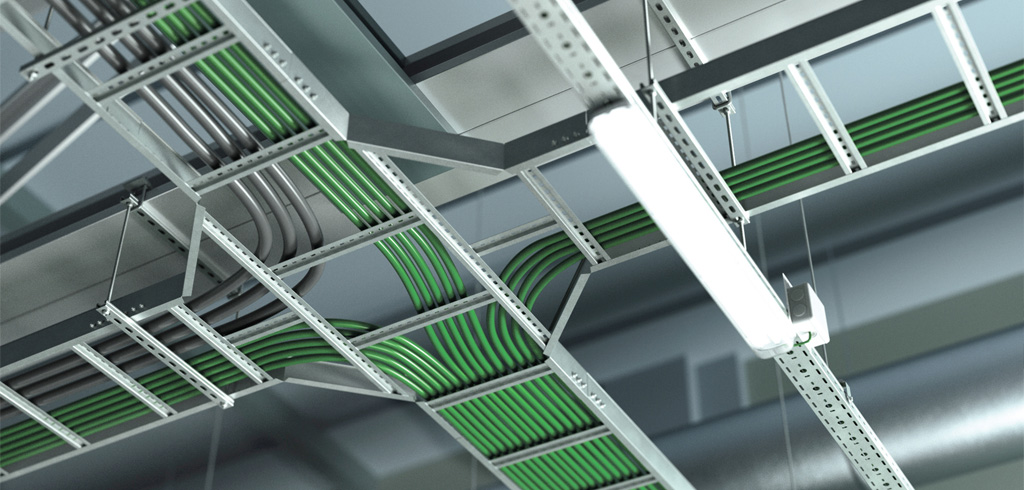

• Разделение кабелей. Также рекомендуется продумать упорядоченное распределение кабелей внутри лотка. Например, отделить силовые кабели от оптоволокна, чтобы минимизировать помехи. Этого можно добиться, используя разделитель подходящего размера в системе кабельных лотков.

Руководство по установке

Правильная установка играет ключевую роль в долговечности и эффективности КНС. Мы подготовили рекомендации по основным этапам монтажа:

1. Подготовка площадки

Прежде чем начать установку, выбранная область очищается от препятствий, чтобы создать безопасное и аккуратное рабочее пространство. Проводятся точные измерения и отмечаются места, где будут установлены кабельные лотки, учитывая возможные риски.

2. Установка кабельных лотков

Монтаж начинают с основных секций кабельных лотков, используя подходящие кронштейны или опоры. Необходимо убедиться, что лотки надежно закреплены на стенах, потолках или полах. Применяются нивелиры для правильного выравнивания в процессе установки.

3. Соединение секций лотков

Различные секции кабельных лотков объединяются с помощью соединительных пластин или специальных лепестков для телескопического соединения. Важно создать плотное и надежное сцепление для сохранения структурной целостности всей системы.

4. Прокладка кабелей

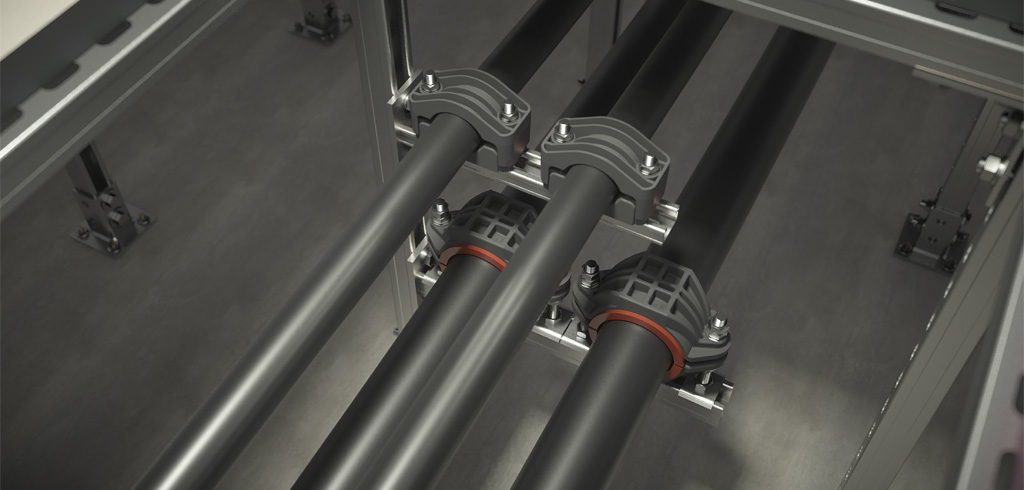

После соединения секций кабельного лотка внутри прокладываются кабели. Рекомендуем применять кабельные крепления из полиамида, армированного стекловолокном, чтобы закрепить провода внутри лотка и избежать провисания или запутывания. Элементы снабжены ребрами жесткости, которые снижают изгибающие нагрузки, обеспечивают механическую прочность и стойкость к ударным нагрузкам. Предназначены для фиксации всех видов кабелей среднего, высокого и сверхвысокого напряжения.

5. Заземление

Все кабельные лотки должны быть правильно заземлены, чтобы минимизировать риски, связанные с электрическими помехами или опасностями. При выполнении процедур заземления необходимо следовать электромонтажным нормам и правилам.

Обслуживание кабеленесущих систем

Регулярные проверки кабельной трассы позволяют своевременно выявить признаки повреждений, коррозии или ослабленных соединений. Оперативная замена вышедших из строя элементов, например, секций лотков, опор или аксессуаров, сохранит функциональность всей системы.

Попадание пыли и крупнодисперсных частиц внутрь лотков могут помешать естественной терморегуляции. Рекомендуется периодически очищать кабельные лотки мягкой тканью.

Ведение подробных записей о КНС упростит будущие работы по обслуживанию и расширению кабельной трассы. Документация включает сведения об установке, кабельные маршруты, модернизации и ремонты, выполненные с течением времени.

Проектирование кабеленесущей системы напрямую влияет на организацию безопасной и эффективной работы электрических сетей. Специалисты СИСТЕМА КМ оказывают комплексную поддержку на каждом этапе реализации проекта: от подбора эффективных систем для конкретных задач до адаптации технических решений по обустройству КНС - с оптимизацией бюджета проекта.

Наши инженеры-проектировщики готовы разработать нетиповые решения по индивидуальным требованиям заказчика.

Чтобы упростить процесс создания кабельных трасс, компания предлагает профессионалам обширную техническую библиотеку: каталоги продукции, альбомы типовых решений, динамические блоки и 3D-модели. Базы элементов ТМ СИСТЕМА КМ совместимы с популярными отечественными и зарубежными BIM-системами, включая: Autodesk AutoCAD, Autodesk Revit и Компас 3D.

Благодарим за прочтение!
