Как выбрать кабельный лоток при проектировании кабеленесущей системы

Выбор правильного кабельного лотка оказывает решающее влияние на безопасность, эффективность и долговечность всей кабеленесущей системы (КНС). Каждый тип кабельных лотков обладает определенными преимуществами, подходящими для различных областей применения. С помощью нашего руководства, вы сделаете обоснованный выбор для оптимизации управления инженерными сетями.

Кабельная трасса — это хорошо продуманная система прокладки кабелей. Современные промышленные и коммерческие предприятия уделяют должное внимание формированию надежной сетевой инфраструктуры. Одним из наиболее эффективных решений для организации и защиты кабелей является использование металлических кабельных лотков. Они снижают риск повреждения кабелей и обеспечивают надлежащую вентиляцию для поддержания целостности и производительности всей кабельной трассы.

Как выбрать подходящий тип кабельного лотка?

В ассортименте СИСТЕМА КМ представлены 3 типа металлических кабельных лотков: листовые, лестничные и проволочные. Каждая конструкция служит определенным целям и предполагает отличительные преимущества:

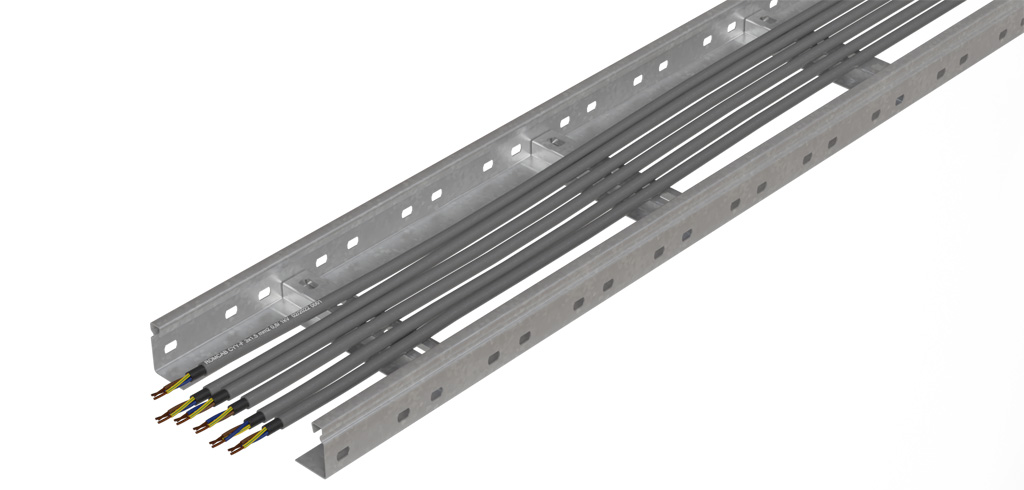

• Листовые лотки являются универсальным вариантом для прокладки любых видов кабелей. Представляют собой металлические короба, изготовленные из листовой стали. Они применяются внутри помещений, на предприятиях и надолго сохраняют свои эксплуатационные характеристики.

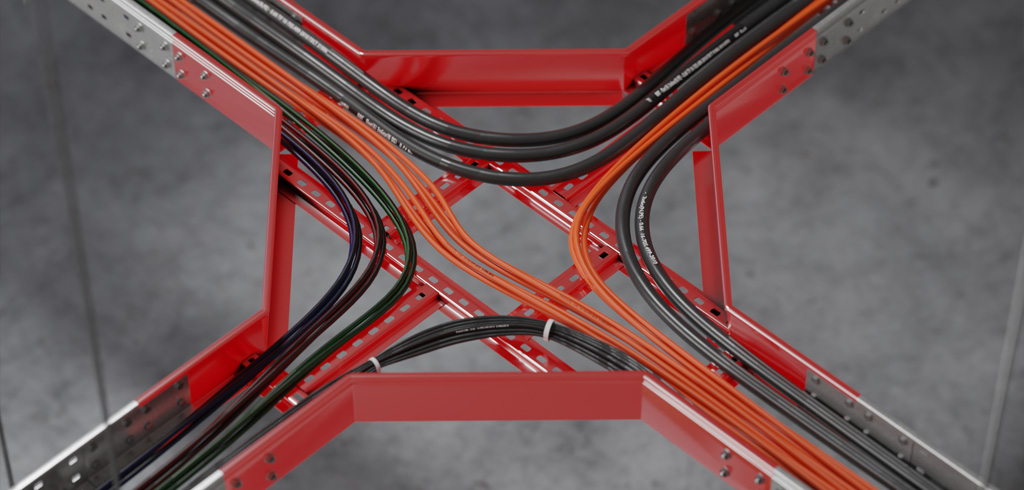

• Лестничные лотки для кабеля идеально подходят для размещения больших и тяжелых проводов. Конструкция обеспечивает высокую несущую способность, а также оптимальную циркуляцию воздуха, предотвращая перегрев кабелей и снижая вероятность простоя сети. Подходят для использования в промышленных условиях и на открытом воздухе.

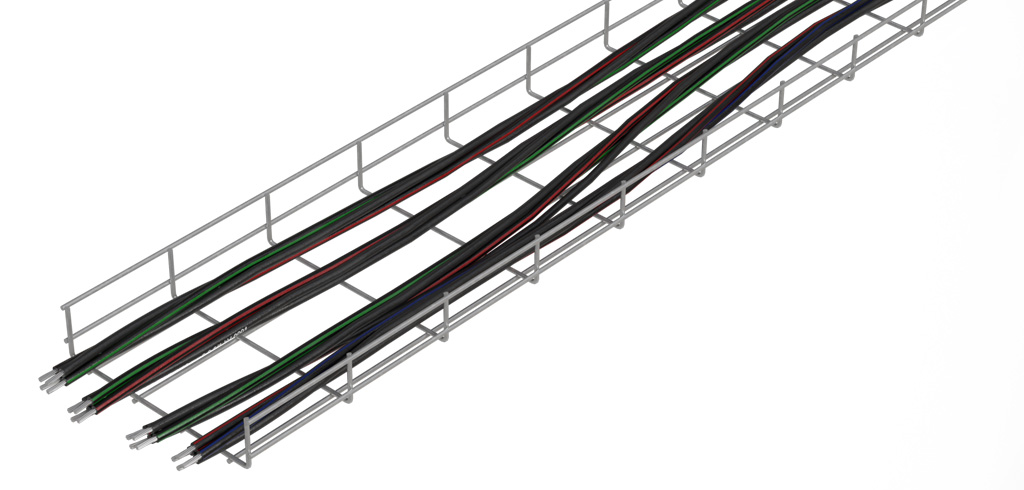

• Проволочные лотки отличаются небольшим весом, простым монтажом и возможностью модификации без дополнительных аксессуаров. Эта адаптивность делает их фаворитами как в коммерческих, так и в промышленных условиях. Открытая конструкция способствует отличной вентиляции и упрощает техническое обслуживание.

Кроме того, кабельные лотки выпускаются в двух исполнениях: перфорированные и неперфорированные.

- Перфорированные лотки - хорошее решение для баланса между вентиляцией и несущей способностью. Облегчают конструкцию кабельной трассы. Подходят для помещений, требующих определенного уровня воздушного потока, таких как коммерческие здания и центры обработки данных.

- Лотки неперфорированные полностью закрыты. При установке с крышкой из них формируются короба для прокладки кабеля металлические. Благодаря чему неперфорированные лотки лучше всего защищают кабельные линии от механических повреждений, пыли, грязи и других факторов окружающей среды. Используются в суровых условиях, например, на химических заводах или на открытом воздухе.

На основании веса и типа кабелей подбирается лоток подходящего объема и несущей способности. Перегруженный лоток может привести к провисанию кабелей или нарушению структурной целостности кабельной конструкции. Рекомендуем измерить доступное пространство для прокладки кабелей и определить необходимую ширину и высоту кабельного лотка.

В зависимости от условий эксплуатации будущей КНС выбирается материал и вид защитного покрытия изделия. Каждый материал рассчитан на различные условия и имеет свои сильные стороны.

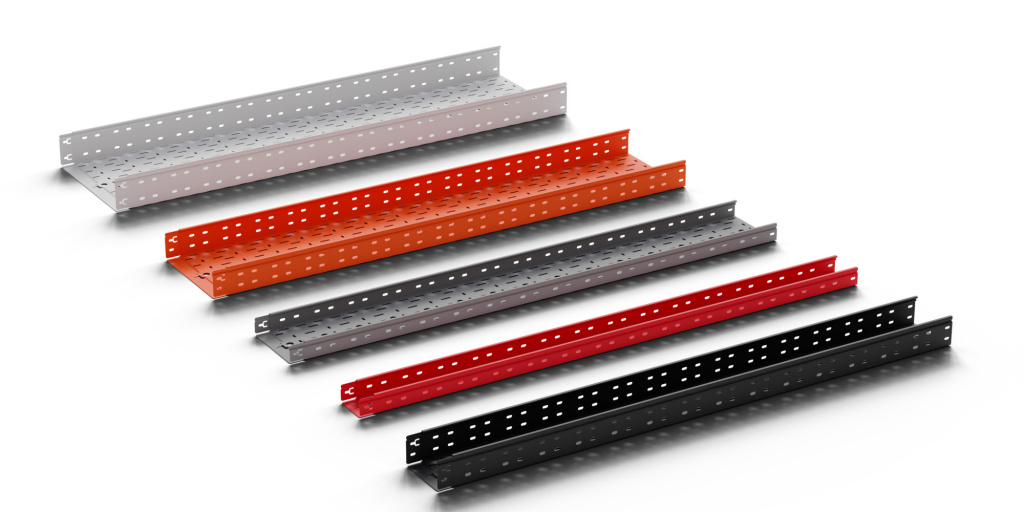

В каталоге СИСТЕМА КМ доступны изделия в следующих исполнениях: горячеоцинкованная сталь, оцинковка по методу Сендзимира, нержавеющая сталь марки AISI – INOX304, нержавеющая сталь марки AISI – INOX316L, нержавеющая сталь с порошковой окраской RAL.

При выборе способа монтажа учитываются такие факторы, как наличие свободного места, доступность для технического обслуживания и прокладки кабелей, несущая способность выбранной монтажной поверхности и соответствие строительным нормам и правилам.

Распространенные методы установки кабельных лотков:

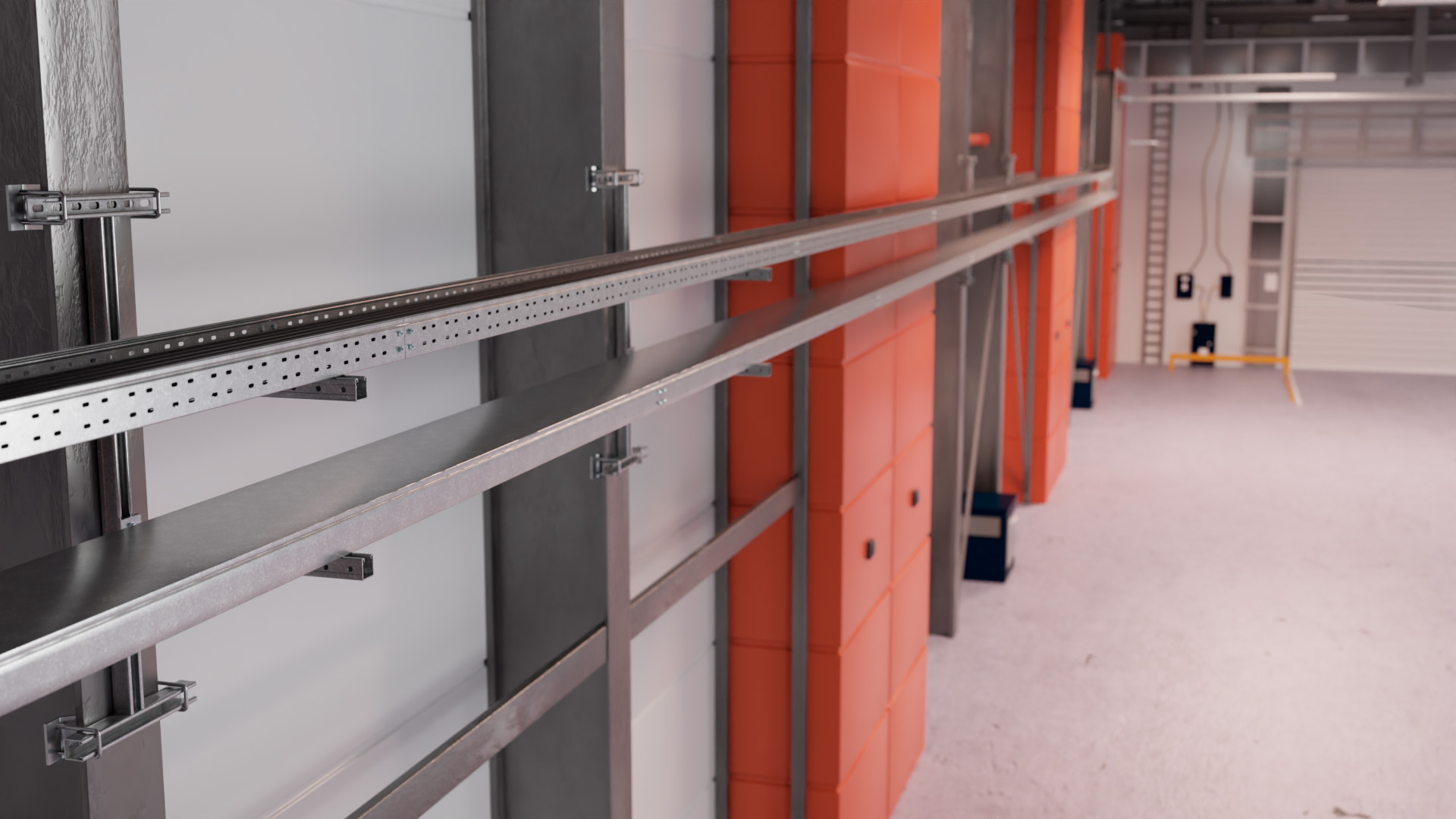

- Крепление лотка к стене. При настенном монтаже используются кабельные полки и стойки, консоли усиленные, кронштейны, пластины z образные и другие монтажные элементы на основе страт-профиля для создания узлов крепления. Этот метод подходит для помещений с ограниченной площадью. Настенные кабельные лотки широко используются в промышленных, коммерческих и жилых зданиях.

- Прокладка кабеля по потолку. Для установки кабельного лотка на потолке используются потолочные подвесы и потолочные стойки для кабельных лотков. Этот метод полезен, когда непрактично или невозможно прокладывать кабели близко к полу или стене. Кабельные лотки, устанавливаемые на потолке, часто используются на промышленных предприятиях, в серверных комнатах и в современных офисных помещениях с открытыми потолочными конструкциями.

- Установка кабельных лотков на полу. Напольный кабельный лоток подходит для помещений с достаточным пространством или для прокладки кабелей горизонтально на уровне земли. Если площадь позволяет, рекомендуется приподнять кабельную трассу, установив лотки на кабельные стойки напольные.

- Монтаж под полом - современный метод, используемый в офисных помещениях, центрах обработки данных и помещениях, где требуется эстетичный внешний вид. Установка кабельных лотков производится под фальшполом, что упрощает прокладку кабеля и техническое обслуживание трассы.

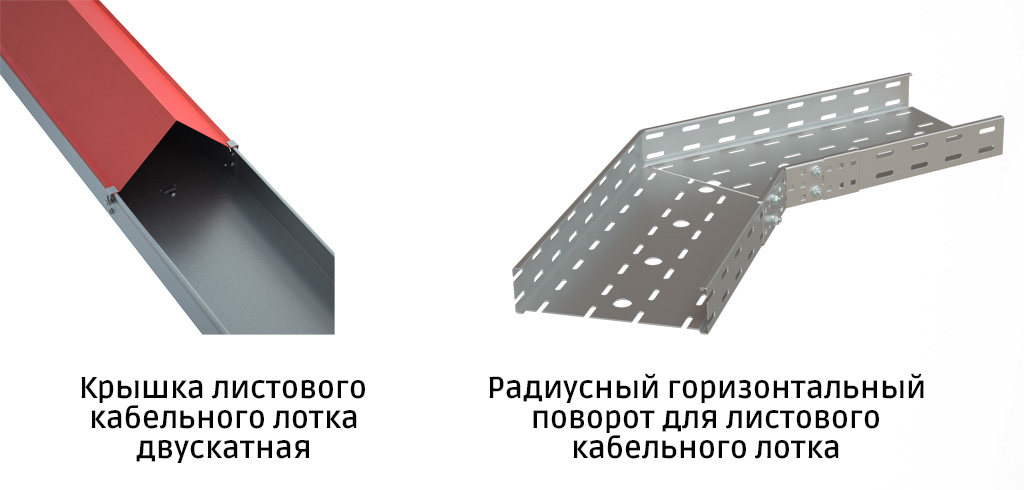

Рассматривается возможность применения аксессуаров для дополнения будущей КНС. Это могут быть крышки, углы, ответвители, переходники и соединители лотка, которые облегчают прокладку кабелей и улучшают функциональность системы. Важно убедиться, что аксессуары совместимы с серией выбранных лотков.

Планирование затрат играет немаловажную роль в процессе выбора кабельных лотков. Оценивается общая стоимость КНС, включая монтаж лотков, обслуживание и потенциальные затраты на ремонт и модернизацию, чтобы определить наиболее экономичный вариант. Например, телескопическая система соединения металлических листовых лотков "Быстрый монтаж ПЛЮС" от СИСТЕМА КМ ускоряет процесс установки и сокращает затраты. Что делает эти лотки более рентабельными с течением времени, несмотря на высокие первоначальные инвестиции.

Важно убедиться в соответствии КНС соответствующим отраслевым стандартам. Добросовестный поставщик предоставит всю имеющуюся информацию и сертификаты качества.

Вся продукция СИСТЕМА КМ сертифицирована, соответствует требованиям ГОСТ и ТУ. Актуальная документация находится в открытом доступе. Компания СИСТЕМА КМ является участником ассоциации «Честная позиция». Качество продукции и ее соответствие заявленным характеристикам ежегодно подтверждается независимыми экспертизами.

Подводя итог, можно сказать, что выбор правильного кабельного лотка имеет решающее значение для создания эффективной системы управления инженерными сетями. Принимая во внимание свойства материалов, технические характеристики конструкции и методы установки, можно значительно повысить долговечность и производительность кабеленесущих систем. Инвестирование времени и ресурсов в правильный кабельный лоток не только защищает ценную инфраструктуру, но и способствует формированию надежной и безопасной КНС.

Если у вас остались какие-либо вопросы по выбору кабельных лотков, вы можете проконсультироваться с нашими техническими специалистами, которые предоставят экспертные рекомендации и подберут наилучшее решение для ваших проектов.
