5 критериев выбора огнестойкой кабельной проходки по ГОСТ Р 53310

Кабельные проходки — наиболее уязвимый элемент системы противопожарной защиты зданий. Неправильный выбор конструкции или материалов может свести на нет огнестойкость стен и перекрытий, а ошибки при монтаже — стать причиной штрафов и переделок.

На основе ГОСТ Р 53310-2009 (Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний) и практического опыта монтажа мы подготовили чек-лист из 5 ключевых критериев, которые помогут выбрать надежное решение.

Что требует ГОСТ:

Предел огнестойкости проходки должен быть не ниже, чем у пересекаемой конструкции (п. 4.2 ГОСТ Р 53310).

Например, для стен EI 60 нужна проходка с сертификатом EI 60.

Как проверить:

Запросите у производителя протокол испытаний по ГОСТ 30247.0 (Конструкции строительные. Методы испытания на огнестойкость. Общие требования).

Убедитесь, что в документах указаны параметры:

• E (потеря целостности) — например, 60 мин.
• I (потеря теплоизоляции) — критично для кабелей, питающих системы безопасности.

Пример: В жилых зданиях чаще используют проходки EI 60, в промышленности — EI 90/120.

Что требует ГОСТ:

Проходка должна исключать распространение пламени, дыма и токсичных газов (п. 4.3).

Как добиться:

• Выбирайте конструкции с терморасширяющимися материалами. При нагреве они увеличиваются в объеме, перекрывая зазоры.
• Для кабельных трасс с переменным сечением используйте модульные системы с минераловатными вкладышами плотностью ≥100 кг/м³.

Ошибка: Замена минеральной ваты на монтажную пену снижает огнестойкость до 15 минут (нарушает п. 5.4 ГОСТ).

Что требует ГОСТ:

Возможность замены кабеля без разрушения проходки (п. 4.5).

Что выбрать:

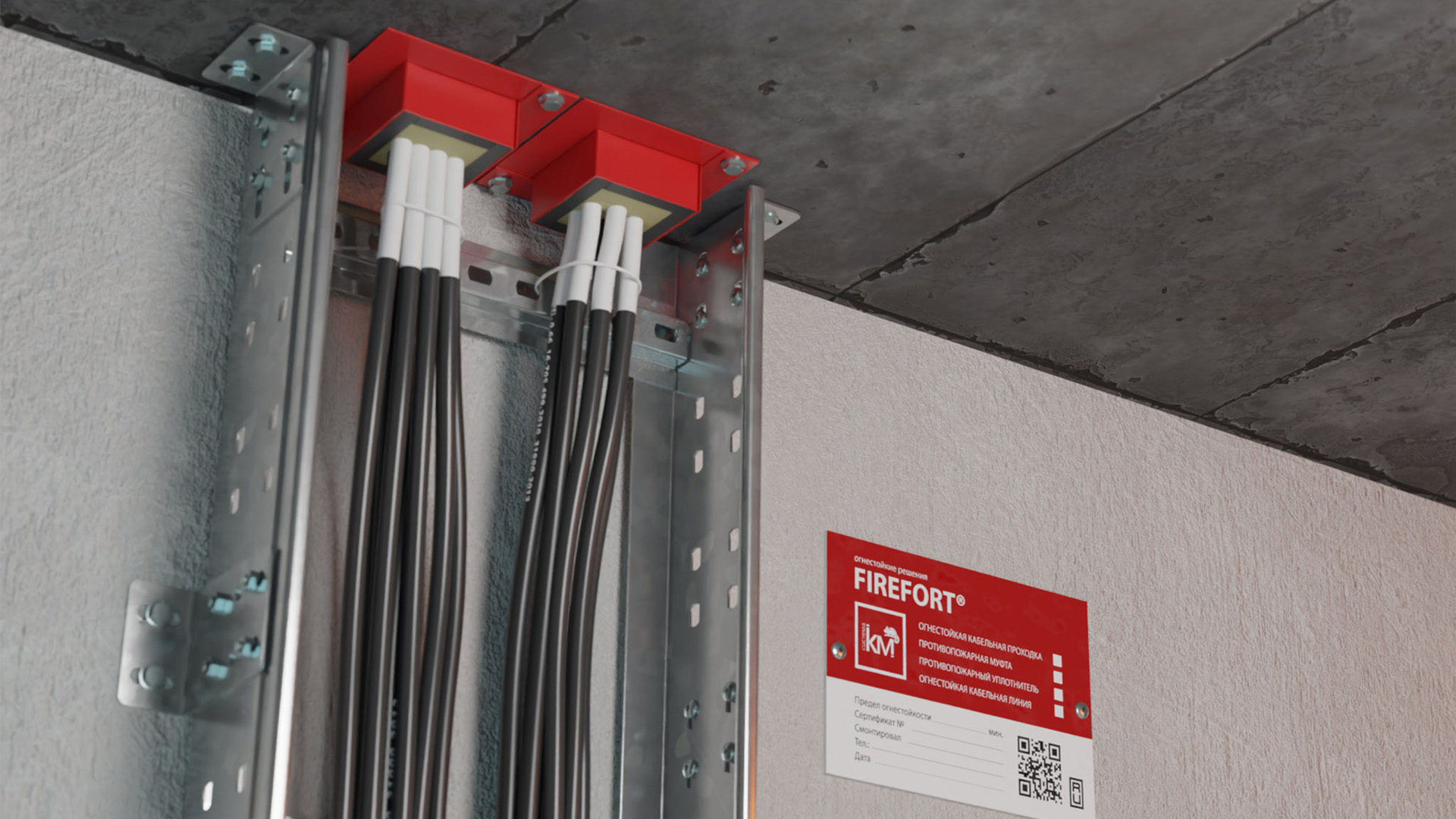

✅ Модульные проходки (например, FIREFORT ® MODULE): разборный стальной корпус позволяет добавлять или удалять кабели.

✅ Отказ от заливных составов: их демонтаж требует разрушения конструкции. При замене силового кабеля в заливной проходке придется останавливать рабочие процессы в здании.

Что требует ГОСТ:

Конструкция проходки должна соответствовать типу ограждения: бетон, кирпич, сэндвич-панели (п. 4.6).

Как применять:

• Для бетонных стен — стальные корпуса с анкерным креплением.
• Для сэндвич-панелей — облегченные алюминиевые рамки с термовкладышами.

Запрещено: Использовать пластиковые гильзы — они плавятся при +200°C (п. 4.1 ГОСТ).

Что требует ГОСТ:

Соответствие климатическим условиям (УХЛ, Тропик) и устойчивость к агрессивным средам (п. 4.7).

На что смотреть:

• Материал корпуса: сталь с порошковой покраской служит 30 лет, оцинковка — 15–20 лет.
• Температурный диапазон: для объектов с нагревом (ТЭЦ, котельные) — до +120°C.
• Влажность: в бассейнах и подземных паркингах — антикоррозийная защита.

1. Экономия на сертификации — использование «аналогов» без протоколов испытаний.
2. Недоучёт температурных деформаций — зазоры между корпусом и стеной >5 мм.
3. Неправильный монтаж в сэндвич-панели — отсутствие огнестойкой обкладки.

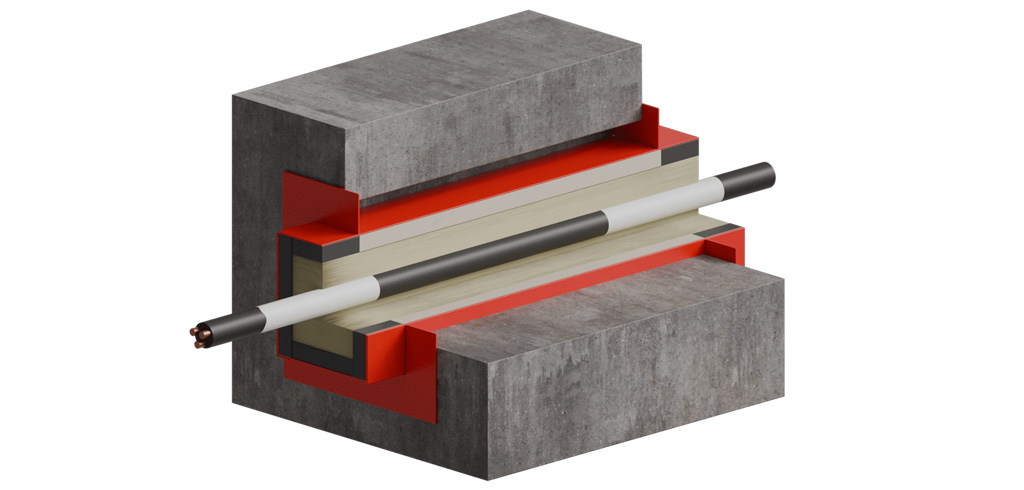

Модульная огнестойкая проходка FIREFORT MODULE с минераловатными вкладышами — сертифицированное решение, соответствующее ГОСТ Р 53310, которое упрощает проектирование и снижает риски при сдаче объекта.

Включает все необходимые компоненты для соблюдения норм:

✅Минераловатные вкладыши — плотность ≥100 кг/м3, обеспечивают теплоизоляцию и расширение при нагреве.

✅Стальной корпус с порошковой покраской — устойчивость к коррозии и механическим нагрузкам.

✅Гипсовые вставки — охлаждают кабель при температуре до 1200C.

✅Сертификация EI 60 — подтверждена испытаниями по ГОСТ 30247.1413

Выбор проходки по ГОСТ Р 53310 — это не только формальность, но и гарантия безопасности. Модульные решения (например, FIREFORT ® MODULE) сокращают риски, так как уже включают все компоненты, прошедшие сертификацию.

Перед закупкой:

• Проверьте класс EI,
• Уточните ремонтопригодность,
• Запросите расчёт для нестандартных объектов.

Помните, сэкономив 10% на проходке, можно потерять 100% объекта при пожаре.

Благодарим за прочтение!
