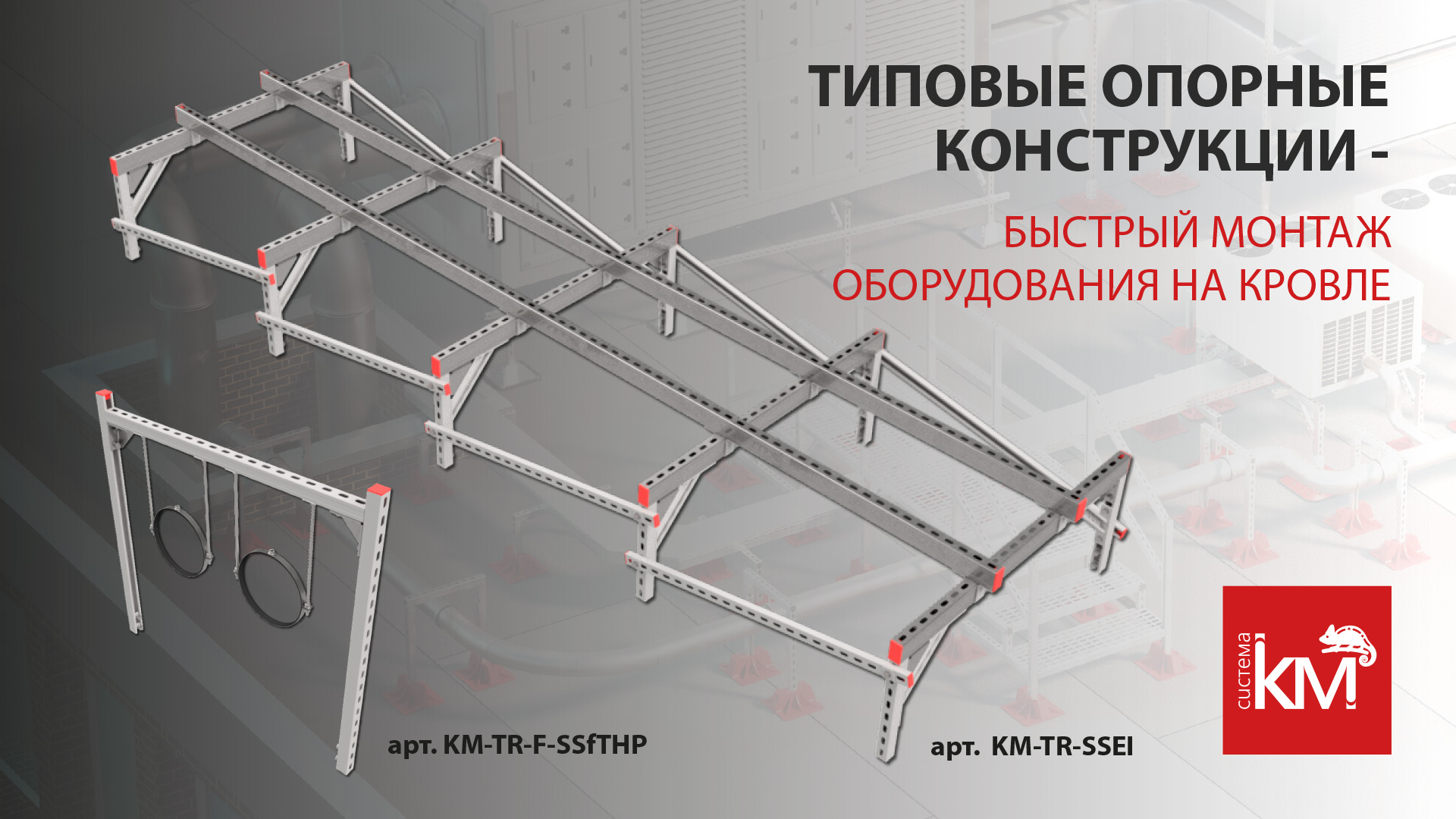

Опорные конструкции для плоской кровли TECHNORAPTOR®FOOT– готовое решение для монтажа оборудования

СИСТЕМА КМ разработала серию типовых опорных конструкций для безопасного монтажа оборудования различного назначения и равномерного распределения нагрузки на плоской кровле.

Широкий выбор типовых опорных конструкций позволяет заказчику подобрать готовое решение для установки оборудования на крыше зданий, зная его габаритные размеры и вес.

Опорные конструкции TECHNORAPTOR®FOOT без опор разработаны с учетом:

• разнообразия конфигураций оборудования - более 200 готовых решений;
• повышенных требований к нагрузке и устойчивости – несущая способность до 9 тонн;
• уклона кровли – за счет регулируемых опор.

СИСТЕМА КМ предлагает широкий выбор кровельных опор, которые подбираются к типовым конструкциям TECHNORAPTOR®FOOT отдельно, в зависимости от монтажных требований оборудования на кровле, что позволяет оптимизировать бюджет проекта.

• установки систем кондиционирования;
• прокладки кабельных трасс;
• прокладки трубопроводов и круглых воздуховодов;
• установки солнечных панелей.

Ключевые преимущества решения

• прочность конструкции: в основе инженерного решения - стальной STRUT-профиль 41х41 с канальной гайкой, что обеспечивает надежный монтаж оборудования, предотвращает вибрации и смещения;
• коррозионная стойкость: конструкции доступны в двух вариантах исполнения - оцинкованные по методу Сендзимира и в горячем цинке;
• оперативный монтаж без сварки: сборка осуществляется рожково-накидным ключом №17 с регламентированным моментом затяжки 25-30 Н·м;
• гибкость решения: рама конструкции регулируется в зависимости от присоединительных размеров устанавливаемого оборудования.

• в зависимости от эксплуатационных нагрузок применяется решение на основе одиночного или двойного STRUT-профиля;
• комплект поставки включает все необходимые элементы сборки: фасонные элементы (углы, фитинги), метизы в сборе (болты, канальные гайки), шайбы плоские и стопорные (типа «гровер»);
• на сайте km1.ru представлена инструкция по сборке типовых узлов конструкций TECHNORAPTOR®FOOT;
• все конструкции имеют добровольный сертификат соответствия.

Типовые опорные конструкции серии TECHNORAPTOR®FOOT незаменимы при монтаже оборудования на плоской кровле объектов промышленности, энергетики, IT-инфраструктуры и других сфер.

Остались вопросы о технических характеристиках продукции СИСТЕМА КМ? Обратитесь к нашим техническим экспертам по бесплатному номеру телефона 8(800) 300-68-23 или заполните данные в окне обратной связи.
